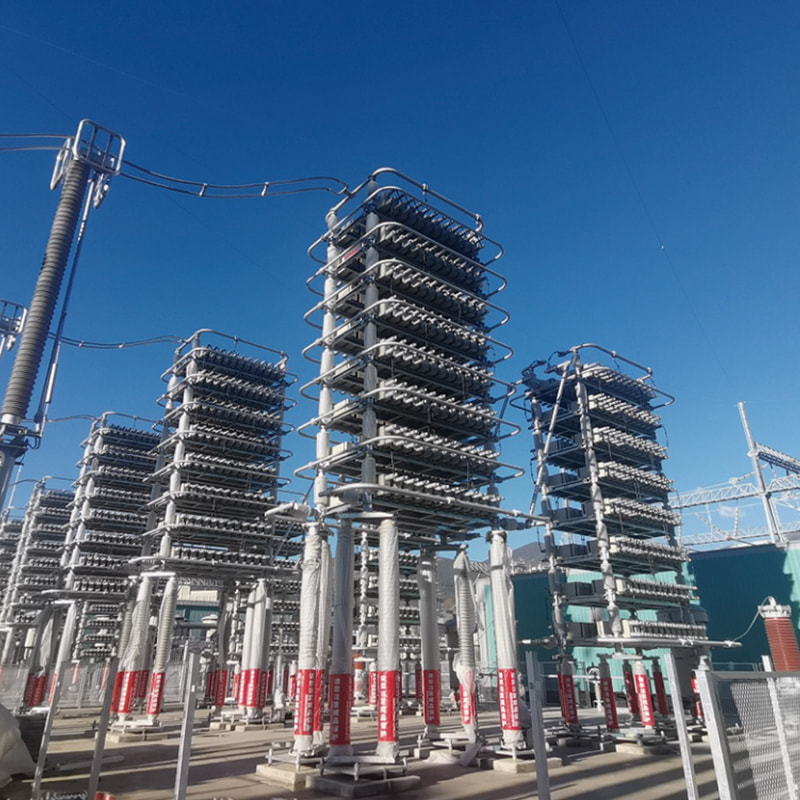

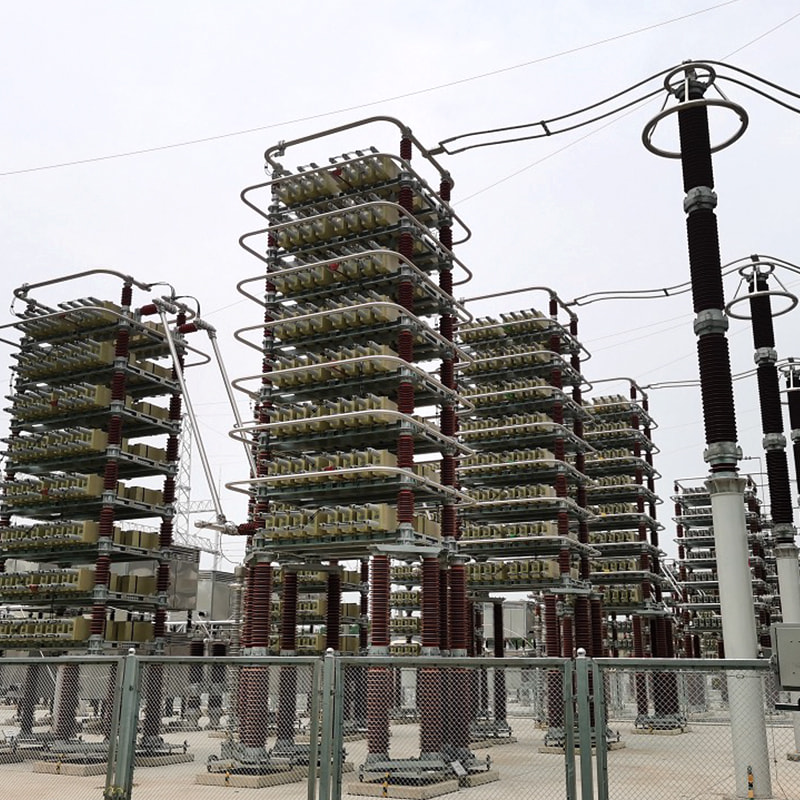

Dispositivo de condensador HVDC

Características de diseño del dispositivo

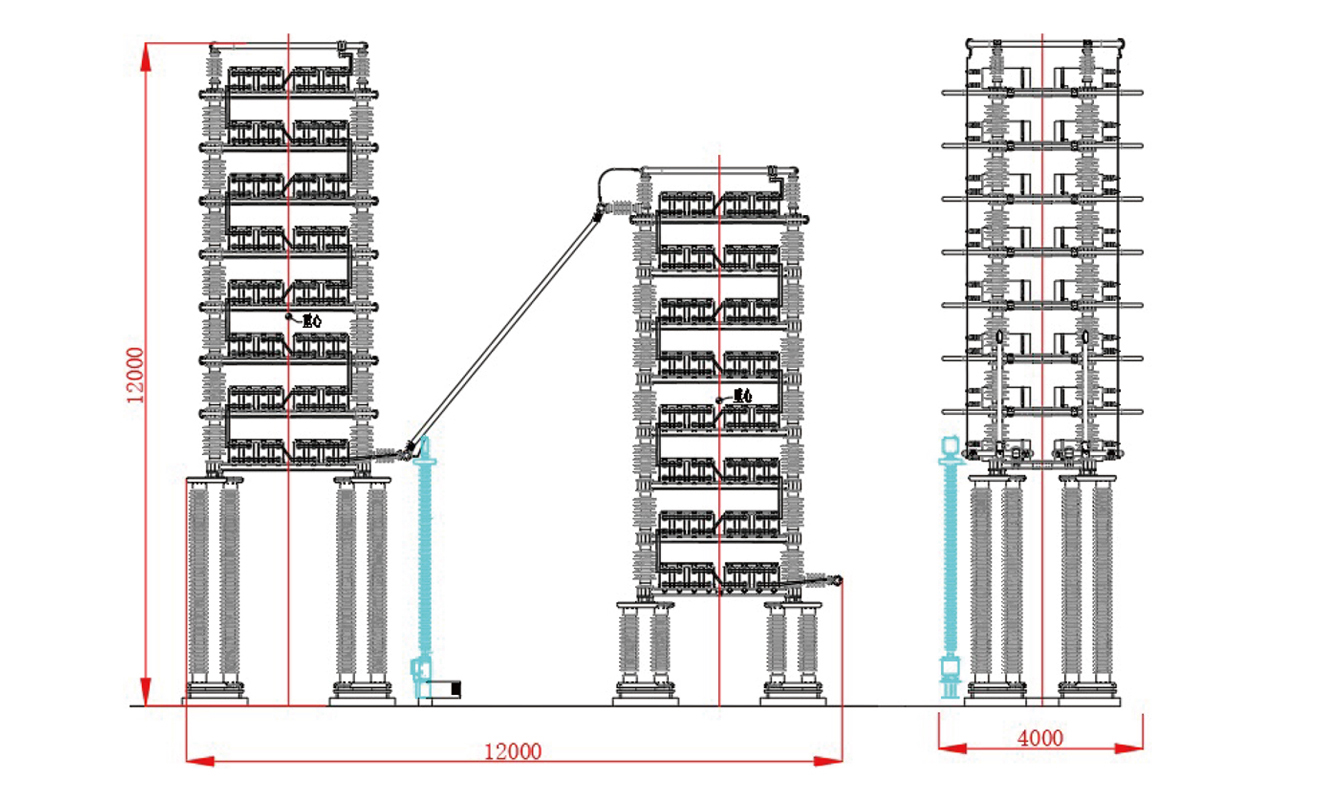

Diseño Estructural
Diseño modular: las unidades de condensadores están serializadas y estandarizadas. El marco del banco de capacitores adopta un diseño modular, lo que facilita el transporte y la instalación con un tamaño reducido. Con la ayuda del diseño asistido por software 3D, se puede realizar una simulación de carga estática. Las cargas a considerar en el diseño de un banco de capacitores incluyen:
1. Cargas mecánicas durante la instalación, mantenimiento y operación;
2. Fuerzas electromagnéticas generadas por fallas internas o externas del banco de capacitores;
3. Cargas de viento;
4. Fuerzas sísmicas;
5. Las fuerzas de expansión y contracción térmica son causadas por cambios de temperatura y carga.

Diseño de aislamiento
La estructura de diseño de aislamiento del marco del banco de condensadores se puede dividir principalmente en: aislamiento entre capas, aislamiento absoluto y aislamiento entre torres.

Cálculo de simulación de campo eléctrico
Para evitar la descarga de corona en los bancos de condensadores durante el funcionamiento, es necesario realizar cálculos de simulación de campo eléctrico.

Pruebas e investigaciones relacionadas con el UHV
Para garantizar que los bancos de condensadores aplicados en proyectos de UHV cumplan plenamente con los requisitos de alto rendimiento sísmico, se ha realizado una verificación física junto con un diseño asistido por simulación, que cumple con los criterios de fortificación sísmica de 9 grados (0,5 g).

Para garantizar que el diseño de aislamiento de los bancos de condensadores para proyectos de UHV cumpla con los requisitos y mantenga un margen adecuado para soportar condiciones climáticas severas en constante cambio, se confió la verificación física a una institución externa. el
Los resultados de la verificación muestran que los productos fabricados por Yongjin Company han pasado la prueba U50.
