Principales parámetros de rendimiento técnico del dispositivo.
Tolerancia de capacitancia del dispositivo: la relación entre la capacitancia medida de cada fase del dispositivo y la capacitancia nominal no debe exceder el 0 ~ 5%, y la relación entre las capacitancias máxima y mínima entre las tres fases no debe exceder 1,02.
El dispositivo es capaz de funcionar de forma continua a 1,05 veces la tensión nominal.
El dispositivo es capaz de funcionar de forma continua con una corriente cuadrática media que no excede 1,3 veces la corriente nominal
Las configuraciones de conexión de las instalaciones de condensadores se clasifican en conexiones de estrella simple y conexiones de estrella doble. Los esquemas de protección para instalaciones de capacitores generalmente se categorizan de la siguiente manera:
Protección primaria: protección mediante fusibles internos y externos;
Protección secundaria (protección de relé):
Protección de voltaje delta abierto, protección diferencial longitudinal de voltaje de fase, corriente diferencial de puente
Protección, protección de corriente desequilibrada del punto neutro, etc.
Además, el sistema también contará con protección contra sobretensión, subtensión, sobrecorriente y sobrecorriente instantánea, entre otras.
Entorno operativo del dispositivo
Sitio de instalación: interior o exterior. Altitud de instalación y funcionamiento: 1000 m y menos (se debe especificar al realizar el pedido si se superan los 1000 m).
Temperatura ambiente en el área de instalación y operación: -40 ℃ ~ 45 ℃ (debe especificarse al realizar un pedido si la temperatura excede este rango).
El piso de instalación del dispositivo deberá tener una inclinación no mayor a 5 grados con el plano vertical; No deberá haber polvo conductor o explosivo, ni gases y vapores nocivos, ni vibraciones mecánicas severas en el área de instalación y operación.
Terremoto: aceleración horizontal del suelo 0,25 g, aceleración vertical 0,125 g, ambas aceleraciones actúan simultáneamente, g es la aceleración gravitacional.
Según la forma de diseño, el dispositivo se puede dividir en: tipo de gabinete, tipo de marco y tipo de caja.

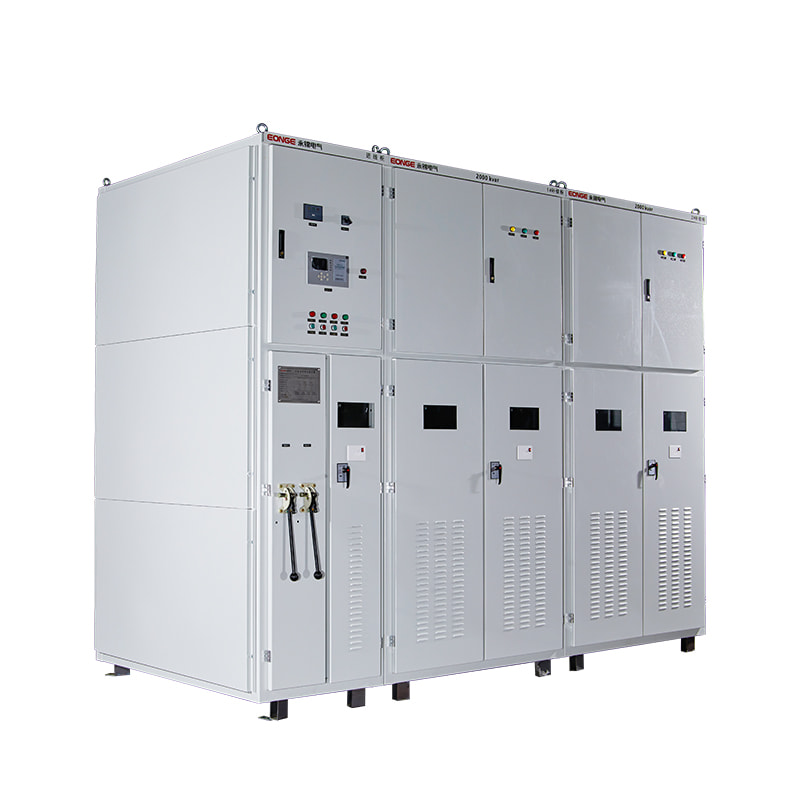

Estructura del gabinete: La estructura adopta un diseño de marco similar al de una aparamenta de alto voltaje, donde todos los componentes y accesorios configurados están integrados y montados. Las puertas de los gabinetes están construidas con placas de acero o paneles de malla de acero galvanizado. La unidad consta de tres partes principales: gabinete del reactor, gabinete de descarga y gabinete de capacitores. Presenta un diseño ordenado y compacto, junto con una instalación conveniente. Este diseño tipo gabinete es ideal para aplicaciones en interiores con tensiones nominales de 6 a 10 kV y capacidades nominales de 300 kvar a 8000 kvar.

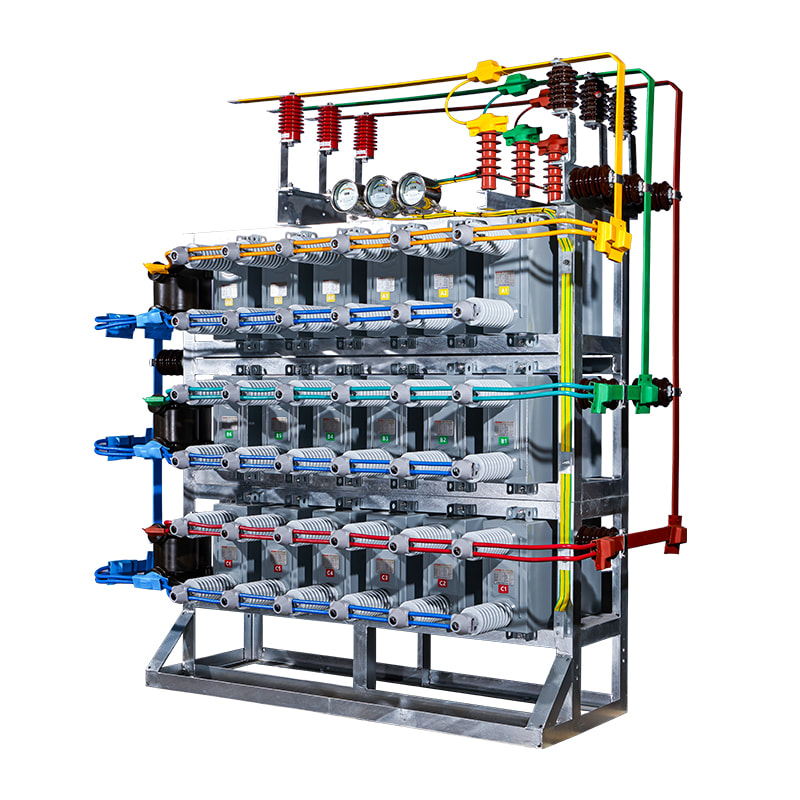

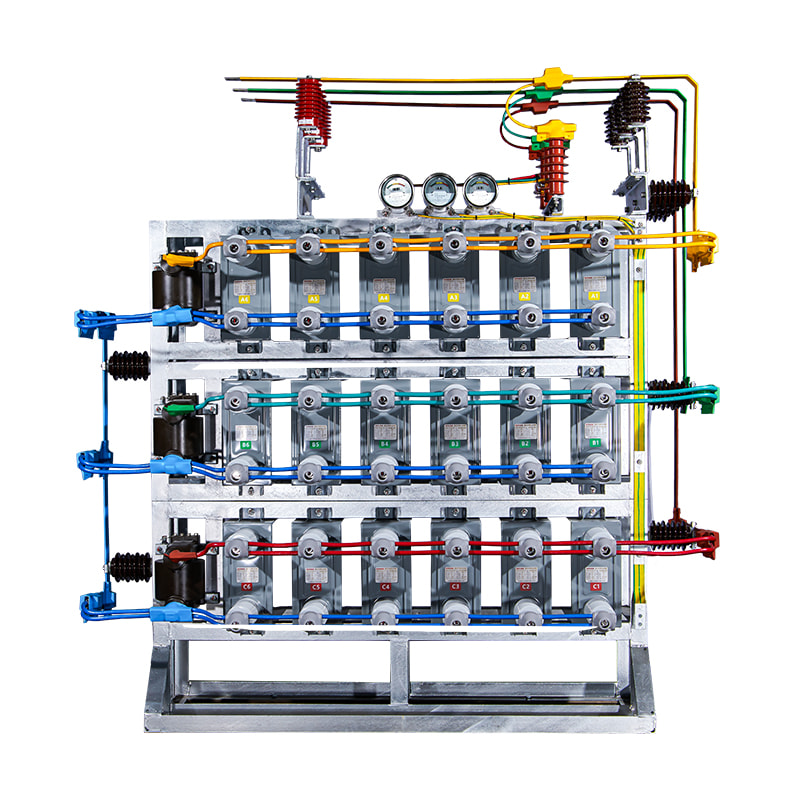

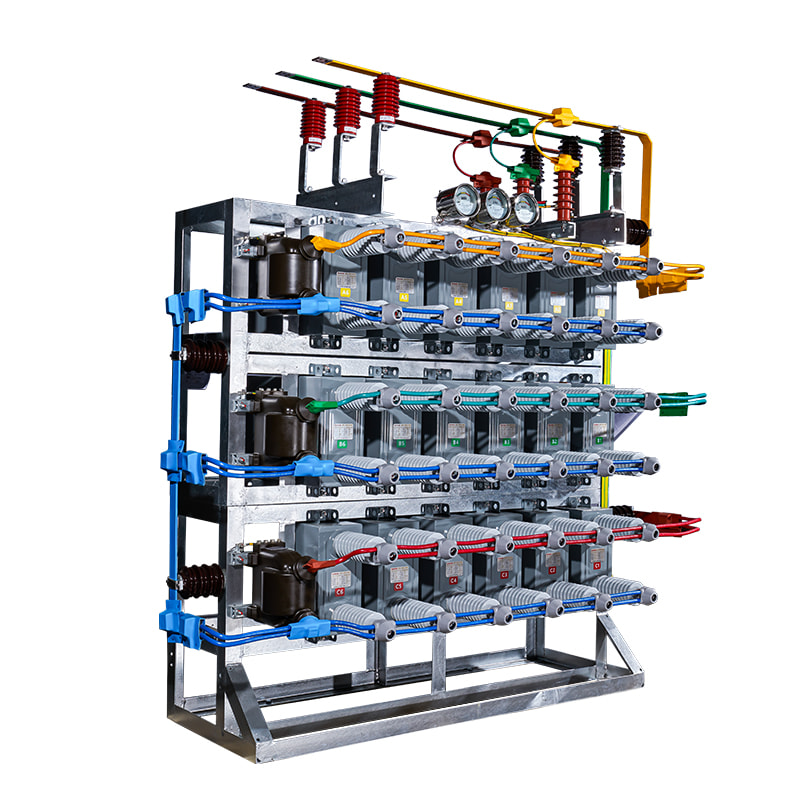

Tipo de marco: La estructura tipo marco se construye soldando aceros en ángulo, aceros de canal y otros perfiles en un marco estándar. Las unidades de condensadores se montan en el marco para formar unidades modulares. Según sea necesario, se pueden combinar múltiples unidades modulares y aisladores de poste (utilizados para conectar entre módulos) para formar configuraciones con diversas clasificaciones de capacidad y voltaje.
Tipo de caja: Puede integrar configuraciones tipo marco o tipo gabinete en un solo gabinete. Diseñado para instalación en exteriores, ocupa un espacio más pequeño en comparación con la estructura tipo marco y se puede configurar para conmutación automática de grupo o conmutación fija, totalmente compatible con los estándares internacionales de la industria energética.
