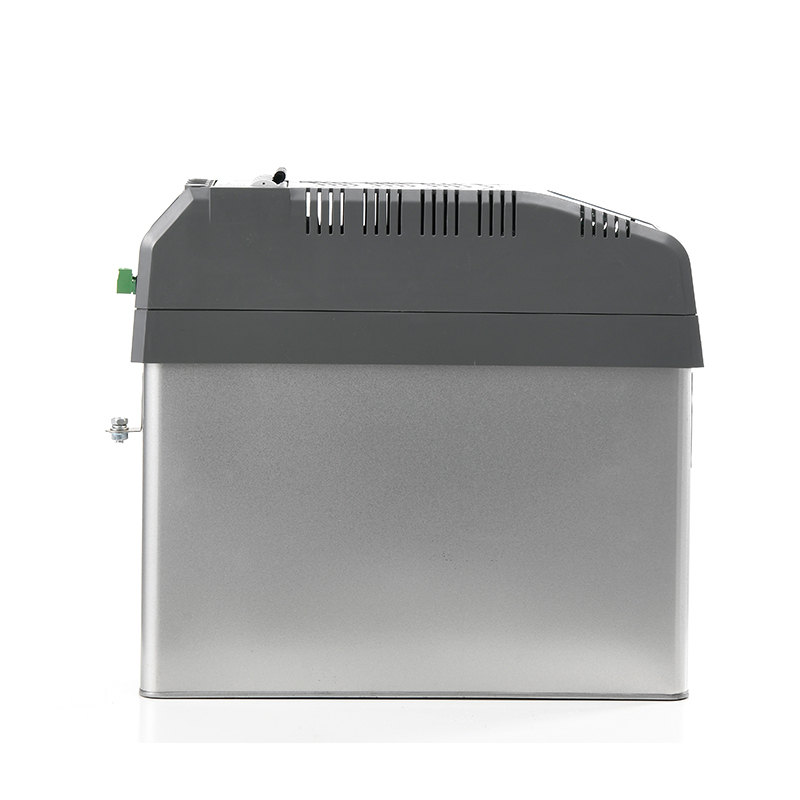

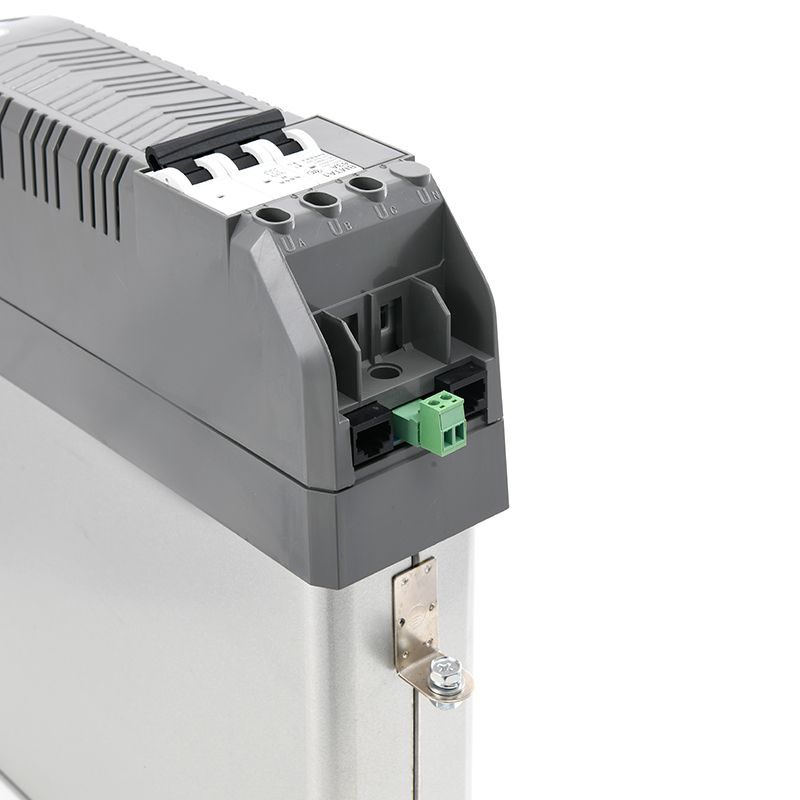

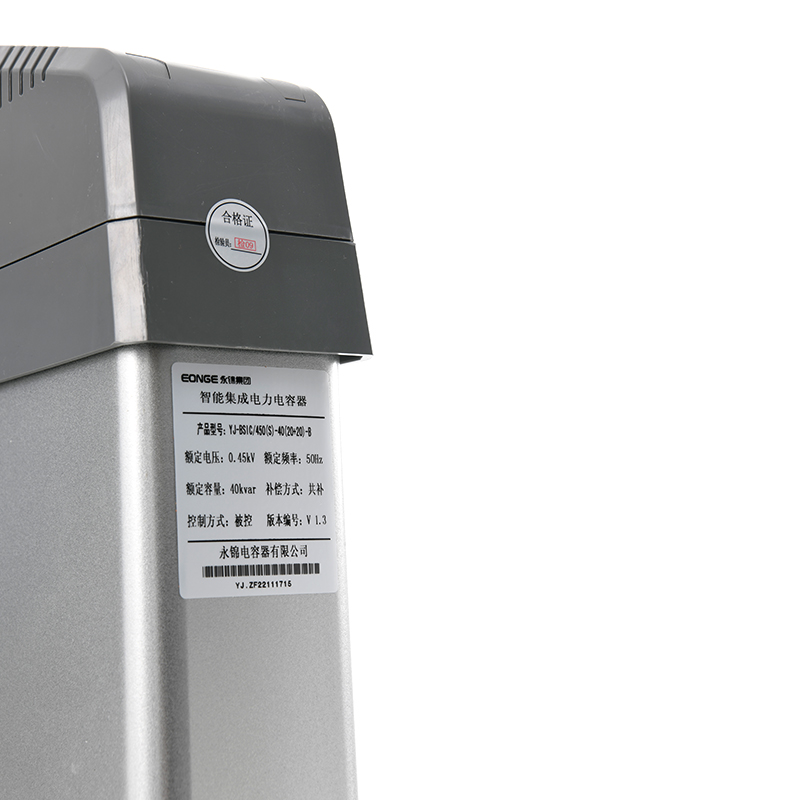

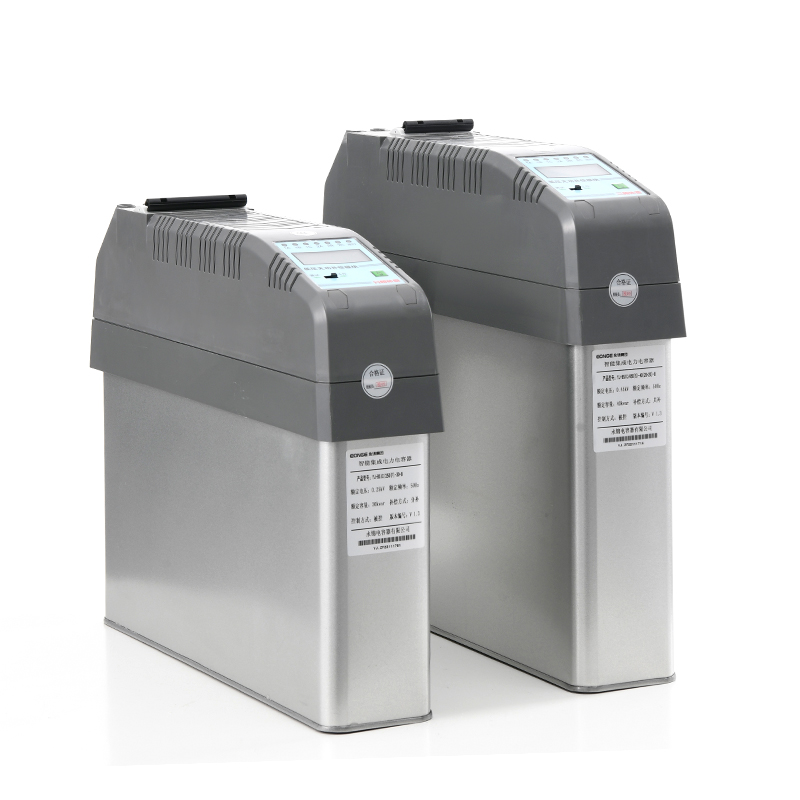

Condensador de potencia integrado inteligente YJ-BSIC-A/B

Componentes diseñados con precisión
Tecnología avanzada de conmutación de cruce por cero
Cumple con GB/T29312 Potencia reactiva de bajo voltaje

Dispositivos de conmutación de compensación
Tiristor: Presenta una capacidad de resistencia de tensión de ≥1800 V, integrado con circuitos completos de protección contra sobretensión, circuitos de supresión de sobretensiones (VT) y circuitos de supresión de corriente de irrupción (dv/dt) para proteger el tiristor contra daños. Un dedicado
Se adopta un transformador de pulso de alta frecuencia con aislamiento primario-secundario para el disparo forzado del tiristor, lo que permite una conducción rápida y profunda con disparo de alta potencia.

Relé de enclavamiento: El relé de enclavamiento de alta potencia tiene una corriente nominal de ≥100A y una capacidad de resistencia a la tensión entre contactos de ≥3000V;

Cierre diferencial de presión cero: logra un encendido sin irrupciones y un corte de corriente cero sin arco. La vida útil mecánica y eléctrica del interruptor alcanza los 1,2 millones de ciclos (para conmutación bajo carga).

Integración: integra condensadores, reactores (si es necesario), dispositivos de conmutación, funciones de protección, funciones de monitoreo, módulos de comunicación y controladores en un solo módulo.
Inteligencia: Ejecuta y completa automáticamente funciones como monitoreo, control, ejecución, protección y comunicación; se adapta de forma independiente según la calidad de la energía de la red de distribución y realiza la conexión en red automática.
Dotado de completas funciones de protección contra sobretensión, subtensión, sobrecorriente, desequilibrio, armónicos, temperatura, etc.
El condensador de potencia presenta una intensidad de campo eléctrico de diseño bajo, lo que garantiza una larga vida útil, estabilidad y confiabilidad.
Adopta el encendido de voltaje de cruce por cero y el apagado de corriente de cruce por cero, logrando una verdadera conmutación sin corriente de entrada.

Función de medición
Mide y muestra el voltaje de la red, la corriente, la potencia activa, la potencia reactiva y el factor de potencia, y también es capaz de detectar la polaridad del transformador de corriente (CT), etc.

Función de protección
Posee funciones de protección contra sobretensión, subtensión, sobrecorriente, pérdida de fase, armónicos, sobretemperatura y otras condiciones anormales de operación.

Interfaz hombre-máquina, HMI
Muestra el estado de funcionamiento del condensador y los parámetros de la red eléctrica;
Admite la configuración de parámetros, incluida la capacidad del condensador, codificación de direcciones,
umbral de conmutación, retardo de conmutación y relación de transformación;
Monitorea los parámetros de la red de distribución, la temperatura del capacitor y la compensación.
Reclute corriente en tiempo real, con datos transmisibles a través de la interfaz RS485.
