Condensadores flexibles de enlace de CC para válvulas convertidoras VSC-HVDC

Características del producto
Requisitos técnicos generales
Requisitos técnicos especiales
Larga vida útil: no menos de 40 años y el cambio de capacitancia no supera el 5%;
Requisitos de alta confiabilidad: baja tasa de fallas, menos de 100 FIT
Requisito de protección contra incendios: tipo seco, sin aceite y que cumpla con el grado de retardante de llama UL-94V0;
Requisito a prueba de explosiones: Equipado con una válvula de alivio de presión y/o interruptor de presión.
Requisitos técnicos especiales
Alto voltaje de ondulación;
Baja autoinductancia y baja resistencia en serie equivalente;
Alta corriente armónica;
Dimensiones del producto
Se admite el diseño personalizado de acuerdo con los requisitos de ingeniería.

Aplicación principal:
Los condensadores de soporte de CC para la transmisión de CC flexible constituyen uno de los componentes críticos de los sistemas de transmisión de CC flexibles. Integrados en torres de válvulas junto con dispositivos de conmutación, como IGBT e IGCT, estos condensadores forman unidades modulares que sirven para estabilizar el voltaje del bus de CC, absorber corrientes de ondulación y, simultáneamente, proteger los dispositivos de conmutación (IGBT, IGCT, etc.).

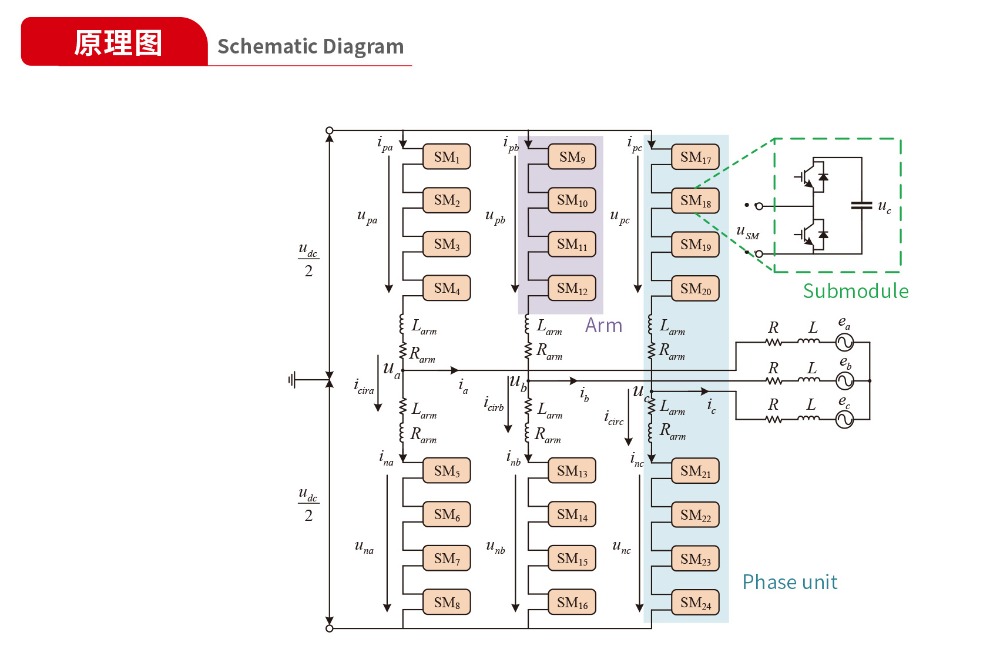

La transmisión de corriente continua de alto voltaje (VSC-HVDC) con convertidor de fuente de voltaje es un nuevo tipo de método de transmisión de energía basado en convertidores de fuente de voltaje (VSC), dividido principalmente en tres estructuras topológicas: dos niveles, tres niveles y convertidor modular multinivel (MMC). MMC tiene las ventajas de bajas pérdidas, pequeños armónicos y buena escalabilidad, y se ha convertido en la solución técnica principal en el campo de la transmisión VSC-HVDC. La válvula convertidora MMC consta de unidades trifásicas, cada unidad de fase está compuesta por brazos de puente superior e inferior, y cada brazo de puente está compuesto por múltiples submódulos. El condensador del enlace de CC es un componente importante del submódulo. Como elemento de almacenamiento de energía en el lado de CC del convertidor, proporciona voltaje de CC para el convertidor, amortigua la fluctuación de voltaje del lado de CC durante fallas del sistema, reduce la ondulación del voltaje del lado de CC y proporciona soporte de voltaje de CC.
-para el extremo receptor. El condensador de enlace de CC es crucial para el funcionamiento seguro y estable de la válvula convertidora e incluso de todo el sistema de transmisión de energía.

Aplicaciones principales:
El condensador de enlace de CC para la transmisión VSC-HVDC es uno de los componentes clave de la transmisión VSC-HVDC; forma un módulo con dispositivos de conmutación convertidores, como IGBT e IGCT, y se aplica en la torre de válvulas para soportar el voltaje del bus de CC, absorber corriente ondulada y proteger la seguridad de dispositivos de conmutación como IGBT e IGCT.
