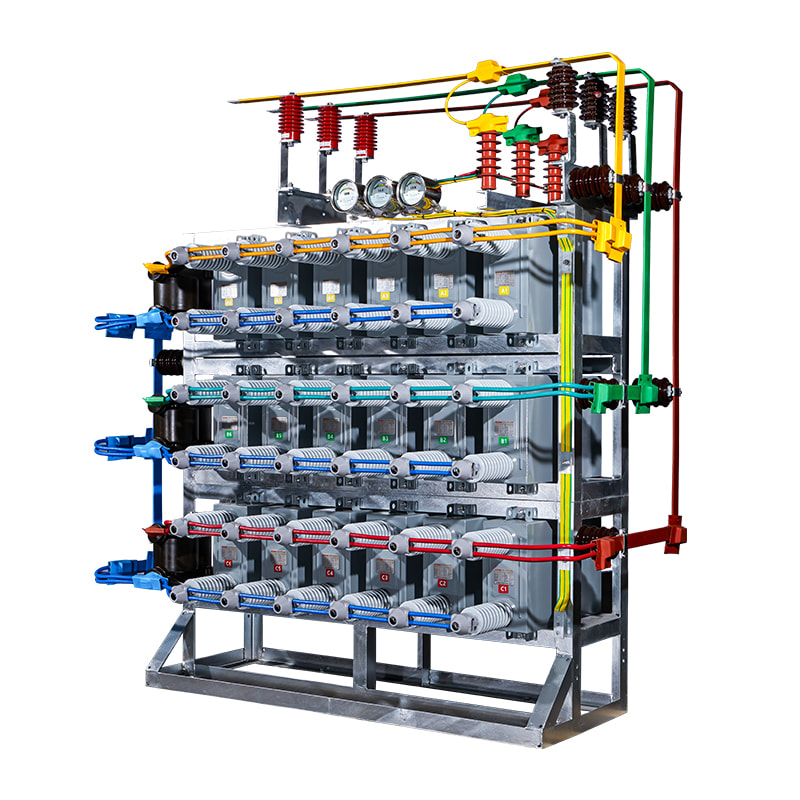

Por qué es importante el control de la humedad en una instalación de condensadores de alto voltaje

Los condensadores de alto voltaje aparecen en muchas partes del sistema eléctrico. Corrigen el factor de potencia. Filtran armónicos. Almacenan energía para uso a corto plazo. Ayudan con la regulación del voltaje. Su papel es importante, pero su entorno no siempre es amigable.

La humedad es un factor que recibe menos atención de la que debería. Un condensador que funciona bien en un clima seco puede presentar problemas en uno húmedo. Los problemas no aparecen de inmediato. Se construyen con el tiempo. Los efectos de la humedad en una instalación de condensadores de alto voltaje son graduales, pero afectan la confiabilidad y la vida útil. Comprender por qué es importante la humedad ayuda a diseñar instalaciones duraderas.

¿Qué papel juega la humedad en el aislamiento eléctrico?

El aislamiento eléctrico mantiene la corriente donde corresponde. En un condensador de alto voltaje, el aislamiento separa los electrodos internos entre sí y del mundo exterior. La humedad cambia el rendimiento del aislamiento.

Las moléculas de agua en la superficie de un aislante reducen la resistencia superficial. La capa de agua no es pura. Contiene sales disueltas y otros contaminantes. Esas sustancias disueltas hacen que el agua sea conductora. La ruta conductora permite que la corriente de fuga fluya a través de la superficie del aislador.

Las propiedades dieléctricas de los materiales aislantes cambian con la absorción de humedad. Algunos materiales absorben agua en su estructura. El agua cambia la constante dieléctrica y el factor de pérdida. El aislamiento ya no funciona según lo diseñado.

• La humedad en la superficie crea vías de fuga.
• El agua absorbida cambia las propiedades dieléctricas.
• La humedad reduce el voltaje de descarga disruptiva de los espacios de aire.

El propio aire sirve como aislamiento en algunas partes de una instalación de condensadores. La humedad del aire afecta sus propiedades aislantes. La alta humedad reduce el voltaje de ruptura de los espacios de aire. Un espacio que es seguro en aire seco puede volcarse en condiciones de humedad.

¿Cómo afecta la humedad a los componentes internos del condensador?

El interior de un condensador de alto voltaje contiene materiales sensibles a la humedad. La película o papel dieléctrico tiene poros y superficies que pueden absorber agua.

El agua absorbida cambia las propiedades dieléctricas de la película. La constante dieléctrica cambia. La tangente de pérdidas aumenta. El condensador ya no tiene las mismas características eléctricas que cuando estaba seco. Los cambios afectan el rendimiento del condensador en el circuito.

El agua puede reaccionar con los electrodos metálicos. El aluminio y otros metales forman óxidos en presencia de humedad. La capa de óxido puede crecer y cambiar la resistencia de contacto. En algunos casos, la formación de óxido provoca circuitos abiertos o conexiones de alta resistencia.

• La absorción de humedad cambia las características dieléctricas.
• El agua reacciona con los electrodos metálicos.
• La humedad interna aumenta las pérdidas internas.

La descarga parcial comienza antes en un condensador húmedo. La presencia de agua crea sitios donde se concentra el campo eléctrico. Esos sitios comienzan a descargarse a voltajes más bajos que las áreas secas. La descarga parcial provoca daños progresivos en el aislamiento.

¿Cuáles son las consecuencias de la alta humedad en los terminales de condensadores?

Las conexiones externas de un Condensador de Alto Voltaje están expuestas al medio ambiente. La humedad afecta estas conexiones con el tiempo.

La corrosión del hardware del terminal crea resistencia. Los productos de corrosión son malos conductores. La resistencia de la conexión aumenta. Una mayor resistencia significa más calentamiento en el punto de conexión. El calentamiento puede acelerar una mayor corrosión.

La corrosión electroquímica ocurre cuando hay humedad, voltaje y metales diferentes. La humedad actúa como electrolito. Una pequeña corriente fluye entre los diferentes metales. Un metal se disuelve. La conexión se debilita.

• La corrosión aumenta la resistencia terminal.
• La corrosión electroquímica ocurre en condiciones húmedas.
• Las conexiones calentadas aceleran el envejecimiento del aislamiento.

La corrosión visible muestra el problema. Los depósitos blancos, la decoloración verde o el óxido en los terminales son señales de que ha habido humedad. Es posible que la corrosión no cause una falla inmediata, pero reduce el margen de seguridad.

¿En qué se diferencian las instalaciones de CA y CC en cuanto a sensibilidad a la humedad?

Los condensadores de alto voltaje de CA y CC enfrentan diferentes condiciones cuando hay humedad presente.

Las instalaciones de CC ven un campo eléctrico continuo en una dirección. Ese campo crea una fuerza impulsora para el movimiento iónico. Las moléculas de agua que transportan iones disueltos se mueven hacia los electrodos. Con el tiempo, los iones se acumulan en los electrodos. La concentración de iones cambia la distribución del campo local.

Las instalaciones de CA ven un campo inverso. Los iones se mueven hacia adelante y hacia atrás con cada ciclo. El movimiento neto es menor que en DC. El efecto de acumulación se reduce. Los mecanismos de falla son diferentes.

• Los campos de CC crean migración iónica.
• Los campos de CA reducen la acumulación iónica.
• Se aplican diferentes estrategias de protección a cada tipo.

La elección entre un Condensador de CA de alto voltaje y un Condensador CC de alto voltaje Implica considerar el entorno operativo. El mismo nivel de humedad puede afectar de manera diferente a las instalaciones de CA y CC. Las prácticas de instalación deben reflejar esas diferencias.

¿Qué condiciones ambientales suelen requerir control de la humedad?

Algunas ubicaciones son más desafiantes que otras para los equipos eléctricos. La humedad no causa problemas en todas partes, pero en determinados entornos exige atención.

Las zonas costeras conllevan un alto riesgo. La sal del aire se combina con la humedad. La sal se deposita en las superficies. Los depósitos atraen más humedad. El resultado es una capa conductora que permanece húmeda durante largos períodos.

Las instalaciones industriales tienen sus propias preocupaciones. Las torres de enfriamiento, las líneas de vapor y las áreas de lavado crean una humedad alta persistente. Algunos procesos de fabricación liberan vapor o vapor de agua. La humedad se propaga por la instalación y llega a equipos que no fueron diseñados para ello.

• La sal costera y la humedad crean depósitos conductores.
• Los procesos industriales liberan vapor de agua.
• Los cambios de temperatura provocan condensación en las superficies.

Los lugares con cambios diarios de temperatura producen condensación. Las superficies del equipo se enfrían durante la noche. El aire cálido y húmedo entra en contacto con las superficies frías. El agua se condensa. La condensación proporciona un camino directo para las corrientes de fuga. El ciclo se repite diariamente.

¿Cómo afecta la humedad a la confiabilidad de los componentes a largo plazo?

El rendimiento a largo plazo de los equipos eléctricos depende de qué tan bien resistan la degradación ambiental. La humedad es uno de los principales impulsores de esa degradación.

Los materiales dieléctricos envejecen más rápido en condiciones de humedad. Los enlaces químicos del aislamiento se rompen con el tiempo. Los productos de descomposición reducen la resistencia eléctrica del material. El proceso de envejecimiento ocurre más rápido cuando hay humedad.

La combinación de tensión y humedad crea reacciones electroquímicas. Estas reacciones producen gases, ácidos y otros compuestos. Los productos de la reacción atacan el aislamiento desde dentro. El daño progresivo reduce la rigidez dieléctrica efectiva.

• El envejecimiento dieléctrico se acelera con la humedad.
• Las reacciones electroquímicas crean compuestos dañinos.
• La resistencia del aislamiento disminuye gradualmente con el tiempo.

El voltaje inicial de la descarga parcial cae a medida que se degrada el aislamiento. La descarga parcial comienza a voltajes más bajos. Una vez iniciada, la descarga provoca una mayor degradación. El ciclo continúa hasta que la unidad falla. El fracaso puede producirse después de años de declive gradual.

¿Qué métodos de control de humedad se utilizan en la instalación?

Varios enfoques mantienen la humedad en niveles seguros. El método correcto depende del lugar de instalación y de las condiciones.

La ventilación mueve el aire a través del espacio de instalación. El aire en movimiento se lleva la humedad. La ventilación funciona bien en zonas donde el aire exterior no es demasiado húmedo. En climas húmedos, la ventilación puede introducir más humedad de la que elimina.

Los deshumidificadores eliminan la humedad del aire. Los tipos de refrigeración enfrían el aire y condensan el agua. Los tipos desecantes absorben la humedad sobre un material. Ambos requieren energía y mantenimiento. Proporcionan control activo.

• La ventilación funciona en climas secos.
• Los deshumidificadores eliminan activamente la humedad.
• Los calentadores evitan la condensación.

Los calentadores mantienen las superficies de los equipos por encima del punto de rocío. Las superficies cálidas no acumulan condensación. Los calentadores funcionan continuamente o se encienden en ciclos cuando la humedad es alta. Consumen energía pero proporcionan protección pasiva.

Los gabinetes sellados evitan que la humedad llegue al equipo. El recinto tiene juntas en todas las aberturas. El volumen interno está sellado. El nivel de humedad en el interior se mantiene en el nivel presente cuando se cerró el recinto.

¿Cómo se controla la humedad en instalaciones de condensadores?

El monitoreo proporciona información sobre el medio ambiente. Los datos respaldan las decisiones sobre mantenimiento y operación.

Los sensores de humedad relativa miden el contenido de humedad del aire. La salida del sensor es una señal que el sistema de monitoreo puede leer. Las lecturas muestran el nivel de humedad actual. También muestran tendencias a lo largo del tiempo.

Los sensores de temperatura funcionan junto con los sensores de humedad. La relación entre temperatura y humedad afecta el riesgo de condensación. La temperatura del punto de rocío indica cuándo comenzará la condensación. El seguimiento de ambos proporciona una imagen completa.

• Los sensores de humedad proporcionan datos en tiempo real.
• Los sensores de temperatura ayudan a predecir la condensación.
• Los datos de seguimiento respaldan la planificación del mantenimiento.

El sistema de seguimiento puede activar alarmas. Cuando la humedad excede un nivel establecido, el sistema notifica a los operadores. La alarma proporciona tiempo para responder antes de que las condiciones causen daños.

¿Cómo influye la ubicación de la instalación en el riesgo de humedad?

La ubicación de la instalación afecta el control de la humedad que se necesita.

Las instalaciones al aire libre enfrentan exposición directa. La lluvia, la niebla y el rocío entran en contacto con el equipo. El cerramiento debe resistir la intemperie. El sello debe impedir la entrada de agua. La humedad dentro del recinto sigue siendo una preocupación.

Las instalaciones interiores se enfrentan a un entorno diferente. El edificio encierra el equipo. El nivel de humedad depende del sistema HVAC del edificio. Un buen control del clima reduce el riesgo. Un mal control permite una alta humedad.

• Las instalaciones exteriores necesitan protección contra la intemperie.
• Las instalaciones interiores dependen de las condiciones del edificio.
• Los gabinetes proporcionan un ambiente local controlado.

Las instalaciones subterráneas tienen temperaturas bajas y constantes. El aire retiene menos agua a bajas temperaturas. La humedad relativa puede ser alta incluso con poca humedad. Es posible que las superficies frías no evaporen la humedad rápidamente.

¿Cuáles son las consideraciones de diseño para entornos propensos a la humedad?

El diseño para condiciones húmedas comienza con la elección del material.

Los materiales aislantes deben tener una baja absorción de humedad. Algunos polímeros absorben menos agua que otros. La elección del material influye en la estabilidad a largo plazo del aislamiento. La selección debe considerar la exposición esperada a la humedad.

El diseño debe considerar la protección de los terminales. Los terminales sellados evitan que la humedad entre en la estructura interna. El sello debe durar toda la vida útil esperada. Los diferentes diseños ofrecen distintos niveles de protección.

• Los materiales aislantes deben resistir la absorción de humedad.
• Los terminales deben sellarse contra la entrada de humedad.
• La selección de la clase de protección debe adaptarse al entorno.

La clase de protección debe corresponder al medio ambiente. Las calificaciones más altas brindan una mejor protección contra la humedad y el polvo. La clasificación debe ser apropiada para el sitio de instalación. La sobreespecificación aumenta el costo sin agregar beneficios para ubicaciones secas. Una especificación insuficiente corre el riesgo de fallar en ambientes húmedos.

El plan de mantenimiento debe incluir controles relacionados con la humedad. Las inspecciones visuales buscan corrosión y condensación. Las pruebas eléctricas miden la resistencia de aislamiento. El plan proporciona un cronograma para estos controles.
