Cómo montar un condensador de enlace de CC en un gabinete de unidad

Un sistema de accionamiento tiende a depender del condensador del enlace de CC para realizar un trabajo bastante específico. El componente se encuentra entre el rectificador y el inversor y suaviza las fluctuaciones de tensión en el bus de CC. La corriente ondulada de la acción de conmutación del inversor pasa a través del capacitor, y el capacitor generalmente maneja esa corriente sin dejar que el voltaje caiga demasiado o aumente demasiado.

La forma en que se monta un capacitor probablemente afecte más que solo su ubicación física. El montaje tiende a influir en qué tan bien se conecta eléctricamente el condensador, cuánto calor puede eliminar y aproximadamente cuánto dura. Un enfoque de montaje deficiente puede introducir inductancias no deseadas, bloquear el flujo de aire o dejar el capacitor algo vulnerable a las vibraciones.

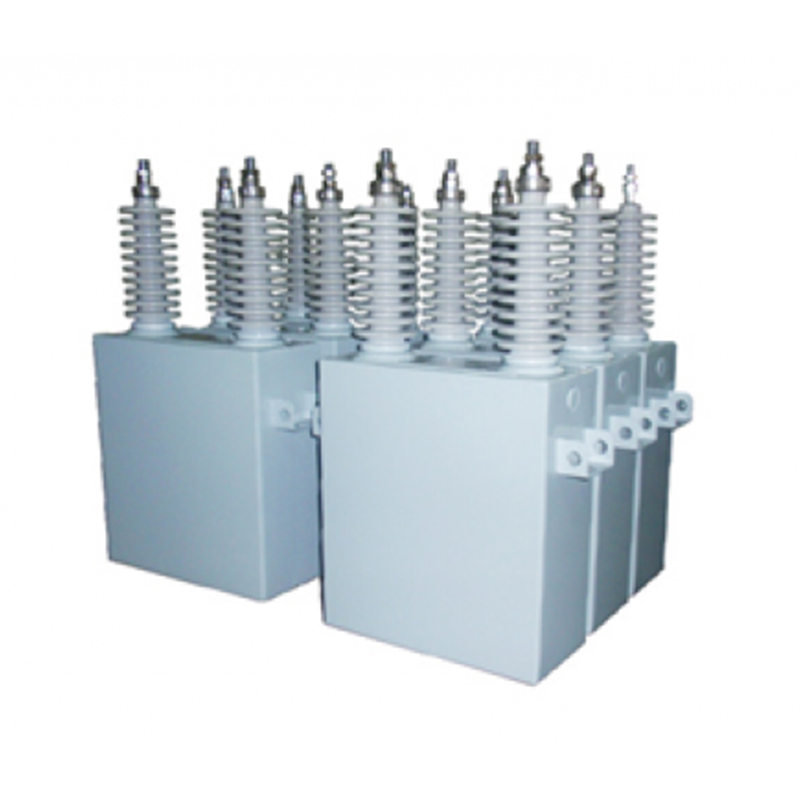

Antes de colocar el condensador, probablemente sea útil comprender primero el componente en sí. Algunos condensadores tienen clavijas para soldar en una placa. Otros vienen con terminales planos destinados a atornillarse a una barra colectora. La geometría y el estilo de los terminales tienden a dar forma a las opciones de montaje y determinan aproximadamente cuánto espacio necesita el capacitor dentro del gabinete.

¿Qué limitaciones de espacio existen dentro de un gabinete de unidad compacta?

Dentro de una carcasa de disco pequeña, prácticamente cada centímetro cúbico tiende a tener una tarea que hacer. Los módulos de potencia ocupan determinadas áreas. Los tableros de control se asientan sobre separadores. Las barras colectoras discurren por caminos definidos. El condensador del enlace de CC generalmente va donde lo permita el espacio restante.

Algunos diseños asignan espacio para un solo condensador más grande. Otros, en cambio, distribuyen varios condensadores más pequeños en el área disponible. El enfoque tiende a cambiar la forma en que se monta el capacitor y con qué limitaciones termina trabajando el diseñador.

El flujo de aire de refrigeración a través del recinto también tiende a tenerse en cuenta. Un condensador que se encuentra directamente en el camino del aire desde el ventilador generalmente funciona un poco más frío que uno escondido detrás de otros componentes. Colocar el capacitor en el flujo de aire tiende a ser importante porque la acumulación de calor puede acortar la vida útil del capacitor con el tiempo.

¿Cómo afecta la orientación del condensador al rendimiento?

Los terminales vienen en diferentes disposiciones, y esas disposiciones tienden a dar forma a cómo se conecta el condensador al resto del circuito. Los terminales tipo pin se montan en una PCB. Los terminales estilo placa se atornillan a las barras colectoras. El estilo generalmente viene fijo con el capacitor y generalmente no se puede cambiar después.

La ruta que toma la corriente entre el capacitor y los dispositivos de conmutación tiende a agregar inductancia a lo largo del camino. Un camino más largo tiende a crear más inductancia, lo que puede provocar un sobrecalentamiento cuando los transistores se apagan. Mantener el condensador cerca de los dispositivos de conmutación tiende a reducir un poco ese camino.

Algunos puntos sobre la orientación y la longitud de la conexión:

• Las trayectorias más cortas de las barras colectoras tienden a reducir la inductancia parásita
• Colocar el condensador encima o al lado de la barra colectora afecta el diseño.
• La ubicación de los terminales en el capacitor tiende a determinar cómo debe funcionar la barra colectora.
• Algunos condensadores ofrecen terminales en extremos opuestos para un enrutamiento más flexible.

¿Qué métodos de fijación mecánica funcionan para los condensadores de enlace de CC?

La soldadura por orificios pasantes tiende a funcionar para condensadores montados en PCB. Los pines pasan a través de agujeros en el tablero y se sueldan en el otro lado. La placa generalmente soporta el peso del capacitor, pero los capacitores más grandes pueden necesitar un soporte mecánico adicional más allá del que brindan los pines por sí solos.

Las barras colectoras tienden a proporcionar soporte tanto eléctrico como mecánico para condensadores más grandes. Atornillar los terminales del condensador directamente a la barra colectora tiende a crear una conexión bastante sólida. La barra colectora mantiene el capacitor en su lugar y transporta corriente al mismo tiempo.

Los sistemas de sujeción añaden otra capa de seguridad mecánica en algunas configuraciones. Una abrazadera alrededor del cuerpo del condensador tiende a evitar el movimiento en entornos de mayor vibración. Los equipos móviles y la maquinaria con motores pesados ​​pueden hacer que los componentes se suelten con el tiempo, y la sujeción tiende a ayudar a evitarlo.

Por qué la gestión térmica influye en la colocación de los condensadores

El calor tiende a ser uno de los principales factores que limitan la vida útil del condensador. La corriente ondulada que fluye a través del condensador genera algo de calor interno. El calor ambiental de los componentes cercanos tiende a aumentar esa carga. La temperatura dentro del recinto tiende a determinar aproximadamente cuánto tiempo puede funcionar de manera confiable el capacitor.

La posición tiende a ser importante porque algunas áreas del gabinete se calientan más que otras. Un condensador colocado junto a una resistencia de freno o un módulo de potencia tiende a captar calor adicional. Uno colocado en el camino del aire de enfriamiento generalmente funciona un poco más frío y, como resultado, tiende a durar más.

Los diseñadores generalmente tienen algunas opciones para gestionar la temperatura del condensador:

• Coloque el condensador aguas arriba de los componentes generadores de calor en el flujo de aire.
• Deje espacio alrededor del condensador para que circule el aire.
• Utilice simulación térmica para identificar puntos calientes en el recinto
• Considere el autocalentamiento del condensador en la evaluación térmica.

Los condensadores de película utilizados en aplicaciones de enlace de CC tienden a tener un límite de temperatura superior. Operando dentro de ese límite, el capacitor tiende a alcanzar su vida nominal de manera bastante confiable. Superar el límite tiende a acelerar el envejecimiento y puede provocar fallos prematuros. Un montaje adecuado generalmente ayuda a mantener el condensador dentro de su rango operativo más seguro.

¿Cómo afecta el diseño de la barra colectora a la integración de condensadores?

Las barras colectoras conectan el condensador del enlace de CC al resto del circuito de alimentación. La disposición de esas barras colectoras determina cómo fluye la corriente entre el condensador y los dispositivos de conmutación. Una barra colectora bien diseñada mantiene la conexión corta y directa, añadiendo muy poca inductancia.

La inductancia en la barra colectora se convierte en un problema cuando aumentan las velocidades de conmutación. Los dispositivos de conmutación rápida consumen corriente en pulsos cortos y cualquier inductancia en el camino provoca un aumento de voltaje. Esos picos tensionan el condensador y los dispositivos de conmutación.

El área del bucle entre el condensador y los interruptores es importante. Un bucle grande captura más flujo magnético y crea más inductancia. Mantener las barras colectoras juntas o utilizar una barra colectora laminada reduce el área del bucle y reduce la inductancia.

Las barras colectoras también transportan la corriente de ondulación que debe manejar el condensador. La corriente que pasa a través de la barra colectora calienta el conductor y ese calor viaja a los terminales del capacitor. Las barras colectoras con sección transversal adecuada transportan corriente sin calentamiento excesivo.

¿Qué papel desempeña el proveedor de condensadores del enlace de CC en el montaje?

Un proveedor de condensadores proporciona algo más que el componente. Los dibujos dimensionales y las especificaciones de los terminales ayudan al diseñador a planificar la disposición de montaje. La documentación del proveedor muestra exactamente dónde se encuentran los terminales y cuánto espacio libre necesita el condensador.

Algunos proveedores ofrecen personalización para diseños de plataformas de gran volumen. Ajustar las posiciones de los terminales, cambiar la forma de la caja o agregar funciones de montaje puede simplificar la integración. El compromiso temprano con el proveedor brinda al diseñador más opciones.

El soporte técnico de un proveedor de condensadores de enlace de CC a menudo incluye orientación sobre la aplicación. El proveedor puede asesorar sobre el torque terminal, el diseño de la barra colectora y la gestión térmica. Ese consejo ahorra tiempo durante la fase de desarrollo.

¿Cuáles son los errores comunes de montaje que se deben evitar?

La orientación de los terminales causa algunos de los problemas más comunes. Un condensador con terminales en el costado encaja de manera diferente que uno con terminales en la parte superior. Elegir la orientación incorrecta obliga a realizar cambios en la barra colectora o en el diseño de la PCB.

A menudo se pasa por alto el espacio libre para la expansión térmica. Los condensadores se expanden y contraen a medida que cambia la temperatura. Un ajuste apretado que no se adapta a ese movimiento puede estresar los terminales o el hardware de montaje.

La vibración crea problemas en las aplicaciones móviles. Un condensador que no está asegurado correctamente puede aflojarse con el tiempo. Los terminales o la barra colectora soportan la tensión y las conexiones pueden fallar.

Algunos errores de montaje comunes:

• Instalar el condensador demasiado cerca de un componente generador de calor
• No dejar espacio para las herramientas de inserción y extracción
• Apretar demasiado o poco los pernos terminales
• No dejar espacio para la expansión térmica.

¿Cómo puede la simulación térmica mejorar las decisiones de montaje?

Las herramientas de simulación predicen la distribución de temperatura dentro del gabinete antes de que se construya cualquier hardware. El diseñador puede probar virtualmente diferentes posiciones del capacitor y ver cuál mantiene el capacitor más frío. Este enfoque ahorra tiempo y evita costosos prototipos.

La simulación también revela puntos críticos que pueden no ser obvios en el diseño. Un condensador que se ve bien en la mesa de dibujo puede permanecer en una bolsa de aire estancado que causa sobrecalentamiento. La simulación detecta esos problemas a tiempo.

A Proveedor de condensadores de enlace CC puede ofrecer datos térmicos para simulación. Los datos incluyen la resistencia térmica del condensador y las características de pérdida de potencia. El uso de esos datos en la simulación proporciona resultados más precisos.

¿Qué pasos prácticos garantizan un montaje confiable del condensador?

Planificar la ubicación del capacitor al principio del proceso de diseño evita problemas posteriores. Dejar el puesto hasta las etapas finales del diseño suele obligar a hacer concesiones. Una decisión temprana le da al diseñador espacio para optimizar la barra colectora, el flujo de aire y el soporte mecánico.

El acceso a los servicios también merece atención. Un condensador que se encuentra enterrado debajo de otros componentes puede ser difícil de alcanzar para su inspección o reemplazo. La disposición de montaje debe permitir el acceso cuando sea necesario.

Se deben verificar tanto el espacio libre mecánico como el espacio eléctrico. El condensador no debe tocar otros componentes ni las paredes del recinto. Deben mantenerse las distancias de fuga y de separación necesarias para la tensión de funcionamiento.

Las pruebas en las peores condiciones operativas confirman que la disposición de montaje funciona. La aplicación de carga completa y el monitoreo de la temperatura del capacitor revelan si el diseño térmico es adecuado. Ajustar el montaje o el flujo de aire en función de los resultados de las pruebas conduce a un diseño final confiable.

Algunos pasos que conducen a un montaje fiable:

• Coloque el condensador al principio del proceso de diseño.
• Verifique la separación de otros componentes y del gabinete.
• Considere el acceso al servicio para un eventual reemplazo
• Utilice abrazaderas o soportes en aplicaciones de alta vibración.
• Monitorear la temperatura durante las pruebas del prototipo
