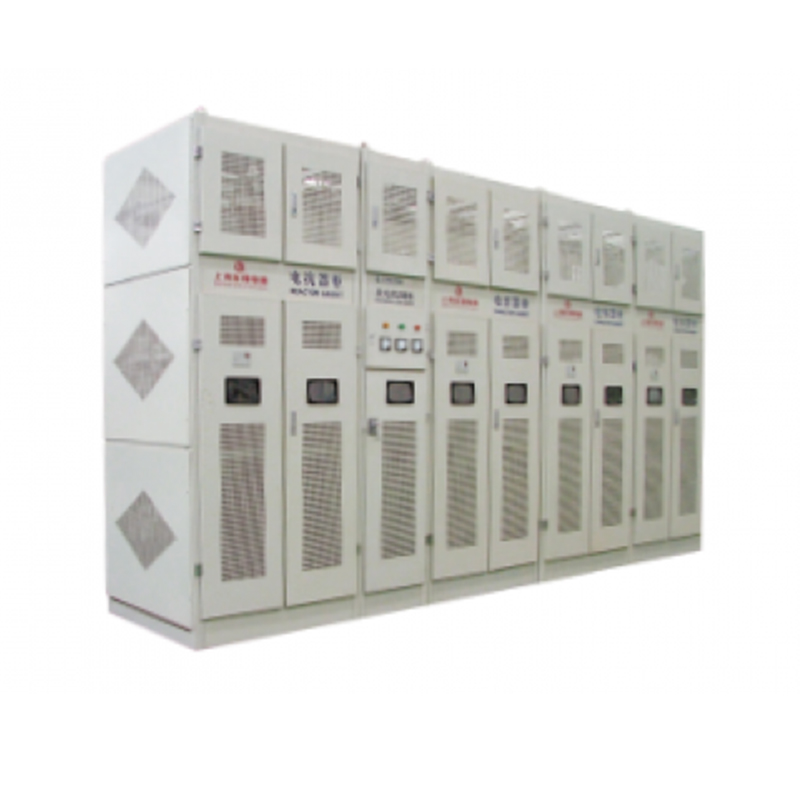

Los variadores de frecuencia aparecen en casi todas partes hoy en día. Si camina por cualquier fábrica, estación de bombeo o edificio comercial, es muy probable que haya varios accionamientos funcionando en algún lugar cercano. La gente los usa para controlar la velocidad del motor, reducir el uso de energía y gestionar las corrientes de arranque. Dentro de cada variador, un puñado de componentes clave trabajan juntos para convertir la energía de línea entrante en algo que el motor pueda usar a diferentes velocidades.
Entre esas partes internas, una pieza tiende a generar preguntas por parte de los técnicos y equipos de mantenimiento. Esa parte se encuentra en un lugar específico dentro del circuito, uniendo dos secciones que realizan funciones muy diferentes. Un condensador de enlace de CC ocupa este término medio, y su función a menudo es malinterpretada por personas que sólo miran el variador desde el exterior. Familiarizarse con lo que hace esta pieza ayuda al planificar reemplazos o hablar con un Proveedor de condensadores de enlace CC sobre lo que la aplicación realmente necesita
La energía llega al accionamiento desde la red del edificio en forma de corriente alterna. Esa forma de onda sube y baja, cruzando el cero dos veces en cada ciclo. Los motores pueden funcionar con ese tipo de energía, pero sólo a una velocidad fija determinada por la frecuencia de la línea. Cambiar esa velocidad requiere un enfoque diferente.
Dentro del variador, lo primero que sucede implica enviar esa CA a través de un rectificador. Los rectificadores utilizan diodos dispuestos en un patrón particular para convertir la mitad negativa de la forma de onda en territorio positivo. Lo que sale es técnicamente corriente continua, pero todavía tiene grandes baches. Esas protuberancias siguen la forma de la onda AC original, subiendo y bajando con cada ciclo.
Esos baches causan problemas más adelante. La siguiente sección del variador utiliza dispositivos de conmutación que necesitan un voltaje constante para encenderse y apagarse limpiamente. Si el voltaje oscila, la conmutación se complica. Ese desorden se manifiesta en el motor en forma de ruido, vibración y desperdicio de energía.
Observar el diseño interno de una unidad típica revela un camino claro desde la entrada hasta la salida. La energía fluye desde la regleta de terminales hacia el rectificador, luego a través de una sección llamada enlace de CC, luego hacia el inversor y finalmente hacia el motor. El enlace de CC conecta el rectificador y el inversor, actuando como un pasillo entre dos habitaciones.
Dentro de ese pasillo se encuentran uno o más condensadores conectados a través de las barras colectoras. Un condensador de enlace de CC se encuentra entre los rieles positivo y negativo, viendo todo el voltaje que sale del rectificador. Esa posición coloca al componente justo en el medio de la acción, lidiando con todo lo que el rectificador envía.
Esa posición en el pasillo le da nombre al componente. El enlace de CC se refiere a esa sección de conexión, y el condensador pertenece justo ahí en el medio.
La etapa del inversor contiene interruptores que se encienden y apagan a alta velocidad. Esos interruptores crean un patrón de pulsos que el motor ve como una forma de onda alterna. La calidad de esa forma de onda depende de qué tan estable se mantenga el suministro de CC mientras los interruptores hacen su trabajo.
Piense en lo que sucede cuando el voltaje de CC se ondula. En la parte superior de la onda, los interruptores ven alto voltaje. En la parte inferior ven bajo voltaje. En cada ciclo, los interruptores producen pulsos que varían en intensidad. Esas variaciones pasan directamente al motor, lo que hace que se sacuda levemente, zumbe fuerte y funcione más caliente de lo que debería.
El voltaje CC constante permite que los interruptores hagan su trabajo de manera limpia. El motor funciona suavemente, con menos ruido y menos calentamiento. Para lograr esa estabilidad se requiere algo que llene los espacios entre los golpes provenientes del rectificador.
Ahí es donde el condensador de enlace CC entra en escena. Se carga cuando la salida del rectificador alcanza su punto máximo y libera energía cuando la salida cae. Esa acción evita que el voltaje caiga demasiado entre ciclos.
La ondulación ocurre naturalmente cuando un rectificador convierte CA en CC. Un rectificador trifásico produce ondulaciones que realizan seis ciclos por ciclo de línea. Un rectificador monofásico produce ondulaciones dos veces por ciclo. El condensador se ocupa de esa ondulación almacenando carga durante los picos y devolviéndola durante los valles.
Cuando la salida del rectificador alcanza su máximo, el condensador se llena. A medida que la salida cae hacia cero, el capacitor se vacía ligeramente para evitar que el voltaje del bus caiga demasiado. Esa carga y descarga ocurre continuamente, una y otra vez, mientras la unidad permanezca encendida.
Qué tan bien funcione esto depende del tamaño del capacitor en relación con la carga y la frecuencia de ondulación. Una mayor capacitancia proporciona una CC más fluida, pero también aumenta los costos y ocupa espacio. Menos capacitancia deja pasar más ondulaciones, lo que perjudica el rendimiento del inversor. El tamaño requiere un equilibrio práctico.
| Condición de funcionamiento | Respuesta del condensador | Efecto en la conducción |
|---|---|---|
| Tensión de línea de CA normal | Carga y descarga periódicas | Ripple se mantiene dentro del rango aceptable |
| Caídas de tensión de línea CA | El condensador libera energía almacenada | El autobús se queda arriba durante la caída |
| El motor acelera | La corriente extra proviene del condensador. | Soporta aceleración sin hundimiento. |
| El motor se desacelera | El condensador absorbe la energía de retorno. | Previene la sobretensión de la regeneración. |
| funcionamiento constante | Continúa suavizando la onda | El inversor ve CC limpia |
Las cargas del motor cambian constantemente en aplicaciones reales. Las bombas ven diferentes presiones de cabeza. Los ventiladores se ocupan de cambiar la resistencia de los conductos. Los transportadores transportan diferentes cargas de material. Cada cambio en la carga cambia la cantidad de corriente que consume el motor.
Cuando un motor se acelera, consume corriente adicional para ponerse en movimiento. Esa corriente tiene que venir de algún lado. El rectificador solo puede suministrar una cantidad determinada en función de la entrada de CA. Durante esos breves períodos de demanda adicional, el condensador del enlace de CC se activa con energía almacenada para llenar el vacío hasta que la carga se estabilice o el rectificador se ponga al día.
Cuando un motor desacelera rápidamente, la carga mecánica impulsa el motor y lo convierte en un generador. Esa regeneración envía energía de regreso al bus de CC. El condensador toma esa energía y la almacena, evitando que el voltaje suba demasiado. Algunas unidades también retienen esa energía para su uso posterior, lo que mejora la eficiencia general.
Esa acción de almacenamiento quita presión al rectificador y a la fuente de alimentación que lo alimenta. Sin el condensador, el rectificador necesitaría manejar cada cambio de carga directamente, lo que requeriría un sobredimensionamiento y ejercería una presión adicional sobre el suministro de CA. El condensador actúa como un amortiguador, suavizando las variaciones a corto plazo en la demanda de energía.
Las personas que trabajan con unidades durante un tiempo acaban teniendo problemas que se remontan a esta parte. El condensador del enlace de CC se enfrenta a estrés durante cada minuto que el variador permanece encendido. El voltaje, la corriente y el calor trabajan juntos con el tiempo para desgastar los materiales internos.
La tensión de voltaje proviene de la CC constante a través de los terminales. Ese voltaje empuja contra la capa dieléctrica dentro del capacitor, provocando cambios graduales en sus propiedades. El estrés actual llega a través de la corriente ondulada que entra y sale muchas veces en cada ciclo. Ese movimiento genera calor incluso cuando la unidad funciona con poca carga.
El calor merece aquí una atención especial. El condensador se calienta durante el trabajo normal y ese calor acelera las reacciones químicas en su interior. Las temperaturas más altas hacen que el electrolito se descomponga o cambie de composición con el paso de meses y años. A medida que los materiales se degradan, la capacitancia cae y la resistencia interna aumenta.
Algunas señales sugieren que un condensador se acerca al final de su funcionamiento útil:
Cuando aparecen esos signos, reemplazar la pieza a menudo hace que todo vuelva a la normalidad. Encontrar reemplazos a través de un buen proveedor de capacitores de enlace de CC ayuda a garantizar que la pieza nueva coincida con la que tenía originalmente la unidad.
Elegir un condensador para una aplicación de variador significa hacer coincidir varios números con las condiciones de trabajo reales. La clasificación de voltaje es lo primero. La pieza tiene que manejar todo el voltaje del bus de CC más cualquier pico de regeneración o sobretensión de línea. Funcionar demasiado cerca del límite de voltaje acorta la vida útil rápidamente.
El valor de capacitancia afecta directamente el manejo de la ondulación. Más capacitancia suaviza más ondulaciones pero agrega costos y ocupa espacio. El valor correcto equilibra la reducción de la onda expansiva con los límites prácticos. Los ingenieros suelen calcular la capacitancia mínima necesaria para mantener la ondulación dentro de un rango aceptable.
La calificación de la corriente de ondulación es importante porque se relaciona directamente con la calefacción. El condensador tiene que soportar la corriente de rizado sin superar su límite de temperatura. Las clasificaciones de corriente de ondulación más altas a menudo vienen con un tamaño más grande o una estructura interna diferente. Hacer coincidir la clasificación con las condiciones de trabajo reales evita fallas prematuras.
Las limitaciones físicas también entran en juego. Los condensadores vienen en varias formas y estilos de montaje. Algunos usan terminales de tornillo para conexiones de alta corriente. Otros usan terminales a presión o de lengüeta para trabajos con corriente más baja. El espacio dentro del gabinete de la unidad decide qué encaja.
Hablar con un proveedor experimentado de condensadores de enlace de CC ayuda a acertar con estos parámetros. Los proveedores que conocen las aplicaciones de transmisión pueden indicarle las piezas adecuadas para necesidades específicas.
Los gabinetes de las unidades retienen el calor en su interior. El rectificador genera calor. El inversor genera calor. El condensador genera su propio calor a partir de la corriente ondulada. Todo ese calor se acumula dentro de la caja a menos que la ventilación o el enfriamiento lo eliminen.
La temperatura afecta la vida útil del capacitor de una manera conocida. Una temperatura de funcionamiento más alta acorta la vida útil esperada. Ese vínculo hace que la gestión térmica sea importante para la confiabilidad de la unidad. Un buen flujo de aire, un espacio adecuado y una ventilación adecuada ayudan a mantener las temperaturas manejables.
Los hábitos de instalación también afectan la temperatura. Colocar los condensadores cerca de otras partes calientes aumenta su temperatura. Dejar espacio alrededor del condensador permite que el aire se mueva y elimine el calor. Algunas unidades utilizan ventiladores para empujar aire a través del gabinete y reducir las temperaturas internas.
La altitud y las condiciones circundantes añaden otros factores. Las altitudes más altas significan aire más fino y menos enfriamiento. Los lugares polvorientos obstruyen las rejillas de ventilación y reducen el flujo de aire. Las condiciones de humedad afectan las conexiones de los terminales y fomentan la corrosión. Cada factor agrega tensión al capacitor durante el funcionamiento normal.
Muchos planes de mantenimiento de unidades ignoran el condensador del enlace de CC hasta que algo se estropea. Un enfoque más práctico implica controles periódicos que detecten los problemas a tiempo.
Al observar la pieza se detectan problemas obvios. Cajas abultadas, fugas de líquido o terminales descoloridas advierten de problemas antes de que ocurra una falla. La comprobación de la tensión del bus con un medidor muestra si los niveles de ondulación han aumentado. Los variadores con monitoreo incorporado a menudo muestran el voltaje del bus y los valores de ondulación en sus pantallas.
La medición de la capacitancia requiere equipo especial, pero brinda la visión más confiable del estado. Los medidores portátiles pueden medir la capacitancia mientras la pieza permanece en el circuito, aunque las lecturas pueden variar de otras piezas conectadas a través del bus. La comparación de las lecturas con los valores de la placa de identificación muestra cuánta capacitancia se ha desvanecido.
El momento del reemplazo depende de las condiciones de trabajo más que del calendario. Las unidades que funcionan en lugares frescos y limpios tienen una vida útil más larga del capacitor que aquellas en lugares calientes y polvorientos. Mantener registros de los cambios de condensadores ayuda a establecer intervalos prácticos para una configuración determinada.
Las fallas de las unidades a menudo se remontan al capacitor del enlace de CC. Su lugar en el circuito lo somete a una tensión constante y su estado afecta a todo lo que sucede aguas abajo. Un condensador que funcione bien respalda una salida limpia del inversor, un funcionamiento confiable del motor y una vida útil más larga del variador.
Ignorar esta parte conduce a una pérdida lenta de rendimiento. Los motores se calientan más, las unidades se disparan con más frecuencia y el consumo de energía aumenta. Prestar atención al estado del condensador evita esos problemas y prolonga la vida útil del equipo.
La pieza en sí se puede reemplazar. Muchos variadores permiten el reemplazo del capacitor en campo sin cambiar todo el variador. Esto hace que las comprobaciones periódicas y la sustitución oportuna sean un trabajo de mantenimiento práctico en lugar de una reparación importante.
Elegir piezas de calidad de un proveedor de condensadores de enlace de CC que comprenda las aplicaciones de los variadores proporciona un mejor punto de partida. Seguir buenas prácticas de instalación y observar las condiciones de funcionamiento mantiene la pieza funcionando según lo previsto. Esos pasos hacen que la confiabilidad de la unidad sea más predecible y el mantenimiento más manejable.
El condensador de enlace de CC se encuentra en el medio de cada variador de frecuencia y conecta las etapas del rectificador y del inversor. Su trabajo consiste en suavizar las ondulaciones del rectificador, almacenar energía para cambios de carga y mantener estable el voltaje del inversor. Esas tareas afectan directamente el funcionamiento del disco y su duración.
Saber qué hace esta pieza ayuda a los técnicos, ingenieros y equipos de mantenimiento a tomar decisiones más inteligentes. Detectar los signos de desgaste de los capacitores permite reemplazarlos oportunamente antes de que ocurran fallas. Tener en cuenta las condiciones de funcionamiento y los hábitos de instalación conduce a una mayor confiabilidad.
Trabajar con un proveedor de condensadores de enlace de CC competente respalda esos esfuerzos al proporcionar piezas adecuadas para aplicaciones específicas. Los buenos proveedores entienden por lo que pasa este componente y ofrecen piezas que cumplen con los requisitos.
Esta parte desempeña un papel silencioso pero esencial en el funcionamiento de la unidad. No llama la atención cuando funciona correctamente. Pero cuando empieza a fallar, los efectos se manifiestan en todo el sistema. Prestarle atención, comprender su función y mantenerlo adecuadamente hace que las unidades funcionen por más tiempo y de manera más confiable.
