Cómo calcular la clasificación requerida para un condensador de corrección del factor de potencia

Los sistemas eléctricos consumen más corriente de la que realmente utilizan. Los motores, transformadores y otros equipos inductivos hacen que el voltaje y la corriente no estén sincronizados entre sí. Esa desalineación significa que fluye corriente adicional a través de cables, interruptores y transformadores sin contribuir a la salida de los motores o al calentamiento de los elementos. El condensador de corrección del factor de potencia compensa esa corriente adicional suministrando energía reactiva localmente.

Elegir la clasificación correcta del capacitor requiere atención a las condiciones específicas de cada instalación. El factor de potencia existente, el factor de potencia deseado, el voltaje del sistema y las características de la carga afectan la selección final. Una calificación demasiado pequeña no logra los beneficios previstos. Una clasificación demasiado grande crea una sobrecorrección y puede elevar los voltajes más allá de los niveles aceptables. Saber lo que implica el proceso de selección ayuda a los responsables de los sistemas eléctricos a tomar decisiones sensatas.

Qué hacen los condensadores de corrección del factor de potencia en los sistemas eléctricos

Los condensadores en aplicaciones de corrección del factor de potencia tienen un propósito claro. Entregan energía reactiva cerca de la carga en lugar de obligarla a viajar desde el suministro de servicios públicos a través de toda la red de distribución. Esa entrega local reduce la corriente total que fluye del suministro para una cantidad determinada de energía útil.

Los circuitos de CA tienen una relación particular entre voltaje y corriente que cambia según el tipo de carga. Las cargas inductivas hacen que la corriente se retrase del voltaje. Los condensadores hacen que la corriente conduzca. La conexión de condensadores en paralelo con equipos inductivos acerca la corriente a una alineación con el voltaje. Los ángulos de fase más pequeños significan un mejor factor de potencia.

La potencia aparente es la potencia total que fluye a través del circuito. El poder real es lo que realmente hace el trabajo. El factor de potencia es simplemente la relación entre estas dos cantidades. Una relación baja indica que una gran parte de la corriente no tiene ningún propósito útil. Los condensadores reducen la porción reactiva de la corriente, reduciendo la potencia aparente a la potencia real.

Las instalaciones se benefician de varias maneras del factor de potencia mejorado. Las empresas de servicios públicos suelen cobrar multas por un factor de potencia bajo porque sus equipos deben manejar la corriente total, no sólo la parte útil. La reducción de la corriente también reduce las pérdidas en cables y transformadores. Los condensadores en sí requieren poca atención una vez instalados y continúan funcionando durante muchos años si se aplican correctamente.

¿Qué información se necesita antes de comenzar el cálculo?

Recopilar información precisa antes de comenzar el cálculo evita errores posteriores. La siguiente tabla enumera los datos esenciales y dónde encontrarlos.

Las declaraciones de servicios públicos a menudo incluyen el factor de potencia promediado durante el período de facturación. Para un trabajo más preciso, se pueden conectar medidores de factor de potencia o instrumentos de registro en el punto por donde ingresa la energía a la instalación. Tomar lecturas durante un ciclo operativo completo captura variaciones que una sola instantánea pasaría por alto.

Las condiciones de carga son tan importantes como la clasificación total del equipo conectado. No todos los motores y transformadores funcionan al mismo tiempo. Algunas cargas funcionan sólo durante ciertos turnos. Otros se encienden y apagan. Un estudio de carga que refleje los patrones operativos reales brinda una base realista para el dimensionamiento, en lugar de asumir que todos los equipos funcionan simultáneamente.

El voltaje en el punto de conexión del capacitor puede diferir del voltaje nominal del sistema. Las derivaciones del transformador, las pérdidas del cable y las condiciones de carga afectan el voltaje real. El uso de voltaje medido en lugar de valores de placa mejora la precisión de la selección final del capacitor.

Cómo las condiciones de carga afectan la clasificación requerida del capacitor

Las condiciones de carga rara vez permanecen constantes. Una clasificación que funciona bien a plena carga puede causar problemas cuando las cargas son más livianas. La sobrecorrección con carga ligera empuja el factor de potencia al rango principal, lo que puede aumentar los voltajes y causar problemas en el equipo.

La carga completa consume la corriente más alta y normalmente muestra el factor de potencia más bajo. Los condensadores dimensionados para esta condición reducen el consumo de corriente al nivel objetivo. Cuando los mismos motores funcionan con carga parcial, su factor de potencia cambia. Los condensadores siguen proporcionando la misma potencia reactiva. Si esa cantidad excede lo que exige la carga reducida, el factor de potencia se vuelve adelantado.

La operación de carga parcial es importante para instalaciones que funcionan a capacidad reducida durante partes importantes del día. En estos casos, dimensionar los condensadores para cargas máximas puede no ser la respuesta. Algunas instalaciones utilizan múltiples pasos de capacitores que se pueden encender y apagar a medida que cambia la demanda. Los controladores automáticos monitorean el factor de potencia y conectan solo la cantidad de capacitancia necesaria en un momento dado.

El arranque del motor conlleva otro conjunto de consideraciones. La corriente de arranque puede ser varias veces la corriente de funcionamiento y el factor de potencia durante el arranque difiere del funcionamiento en estado estable. Los condensadores conectados mientras arranca un motor pueden afectar el par de arranque. Algunos diseños desconectan los condensadores durante el arranque y los vuelven a conectar una vez que el motor alcanza la velocidad de funcionamiento.

Dónde encontrar los datos necesarios para el cálculo

Encontrar la información correcta suele llevar más tiempo que hacer la aritmética. Los datos necesarios para dimensionar los condensadores se encuentran en varios lugares alrededor de una instalación, y saber dónde buscar hace que el proceso sea más sencillo.

Las declaraciones de utilidad ofrecen un punto de partida. La mayoría de las facturas comerciales muestran el factor de potencia promediado durante todo el ciclo de facturación. Algunos incluyen partidas separadas para cargos de energía reactiva. Si bien las cifras promedio no revelan condiciones máximas ni cambios diarios, brindan una idea general de dónde se encuentra la instalación.

Los medidores de calidad de energía brindan una imagen más completa. Los instrumentos de registro portátiles se conectan en la entrada del servicio o en alimentadores individuales. Registran el factor de potencia, el voltaje, la corriente y los armónicos a intervalos establecidos durante días o semanas. La revisión de los datos registrados muestra cuándo cae el factor de potencia, qué cargas causan las mayores caídas y cuánto tiempo permanece el sistema en una condición de factor de potencia bajo.

Las placas de identificación del motor llevan números útiles. La potencia nominal, el voltaje, la corriente y el factor de potencia a plena carga aparecen en la placa de identificación. Para instalaciones con unos pocos motores grandes, los datos de placa combinados con las horas de operación dan una estimación viable. Para talleres con muchos motores pequeños, puede ser más práctico muestrear algunas unidades representativas.

Los medidores del panel de distribución proporcionan otra fuente de datos. Muchos paneles tienen pantallas digitales que muestran el factor de potencia, la corriente y el voltaje de cada alimentador. Tomar lecturas en diferentes momentos (mañana, mediodía, noche) genera una imagen de cómo se comporta el sistema a lo largo del día de funcionamiento.

Las fuentes de datos clave incluyen:

• Declaraciones de servicios públicos que muestran el factor de potencia promedio y las cargas reactivas
• Analizadores de energía portátiles registrados durante un ciclo operativo completo
• Clasificaciones de la placa de identificación del motor para cargas grandes individuales
• Los medidores del panel se leen en varios momentos del día.
• Registros operativos que muestran qué equipo funciona cuando

Cómo se relaciona el cálculo con el voltaje del sistema

El voltaje y la clasificación del capacitor tienen una relación directa que es necesario vigilar. Un condensador clasificado para un voltaje consumirá una corriente diferente cuando se conecte a otro voltaje.

La corriente a través de un capacitor aumenta con el voltaje aplicado. La conexión de una unidad de menor voltaje a un sistema de mayor voltaje impulsa más corriente de la que fue diseñado el capacitor. El caso opuesto (usar un condensador de mayor potencia con un voltaje más bajo) reduce la producción de potencia reactiva por debajo de lo esperado.

El cálculo debe utilizar el voltaje real en el punto de conexión. Depender del voltaje nominal del sistema puede introducir errores si las condiciones reales difieren. La medición del voltaje durante el funcionamiento normal proporciona el valor que se debe incluir en el cálculo.

El voltaje también varía a lo largo del día. Los transformadores con carga ligera a menudo funcionan a voltajes más altos durante las horas de menor actividad. Ese aumento aumenta la potencia reactiva de salida de los condensadores conectados. En algunos casos, la salida adicional a un voltaje más alto empuja al sistema hacia una sobrecorrección cuando las cargas son livianas.

Consideraciones importantes sobre el voltaje:

• El voltaje medido en el punto de conexión funciona mejor que los valores de la placa de identificación.
• Las oscilaciones diarias de voltaje afectan la salida del capacitor
• El aumento de voltaje fuera de las horas pico puede causar una sobrecorrección
• Los ajustes de la toma del transformador influyen en el voltaje real

Cómo influyen la temperatura y los factores ambientales en la selección

Las condiciones de funcionamiento determinan el rendimiento de un condensador y su duración. La temperatura encabeza la lista de factores ambientales que afectan la selección.

Los condensadores producen calor durante el funcionamiento normal. La temperatura del aire circundante determina la eficiencia con la que se escapa el calor. Las temperaturas ambiente más altas reducen la capacidad del condensador para transportar corriente sin exceder los límites de temperatura internos.

La altitud cambia la efectividad del enfriamiento. La densidad del aire disminuye en elevaciones más altas y menos aire significa menos enfriamiento. Un condensador que funciona perfectamente al nivel del mar puede necesitar una reducción de potencia cuando se instala en regiones montañosas.

El tipo de recinto también importa. Los condensadores montados dentro de paneles o gabinetes tienen menos flujo de aire que los de racks abiertos. Las instalaciones cerradas pueden requerir unidades más grandes o ventilación forzada para mantener temperaturas aceptables.

Muchos proveedores de capacitores brindan pautas de reducción de potencia para instalaciones por encima de temperaturas estándar. Operar un capacitor a plena potencia en un ambiente caluroso acorta su vida útil. Seleccionar una unidad más grande que funcione a un porcentaje más bajo de su clasificación permite márgenes de enfriamiento adecuados.

Cómo los armónicos afectan el tamaño y la selección del condensador

Las corrientes armónicas aparecen en muchos sistemas eléctricos modernos. Los variadores de frecuencia, los rectificadores y las fuentes de alimentación conmutadas producen armónicos. Estas corrientes cambian el comportamiento de los condensadores en el sistema.

Los condensadores ofrecen baja impedancia a las corrientes armónicas. Esa baja impedancia tiende a atraer armónicos al banco de condensadores, lo que aumenta la corriente fundamental que fluye a través de la unidad. La corriente adicional de los armónicos puede empujar al capacitor más allá de su clasificación actual.

La resonancia presenta un peligro particular. Cuando la reactancia inductiva del transformador y el suministro coincide con la reactancia capacitiva del banco a una frecuencia armónica, se desarrollan altas corrientes circulantes. Esa condición resonante puede causar sobretensión, sobrecalentamiento y falla rápida del capacitor.

Algunas instalaciones necesitan condensadores construidos específicamente para servicio armónico. Estas unidades utilizan una película más gruesa, conexiones más pesadas y índices de temperatura más altos para soportar la tensión adicional. En sistemas con contenido armónico conocido, es posible que los condensadores estándar no sobrevivan.

Consideraciones armónicas clave:

• Los armónicos se suman a la corriente del condensador y al calentamiento.
• La resonancia entre la inductancia y la capacitancia del sistema provoca altas corrientes
• Los condensadores con clasificación armónica soportan tensiones más altas
• Los estudios de calidad de energía revelan niveles armónicos antes de la selección.

Verificar las condiciones armónicas antes de comprar condensadores evita problemas posteriores. Un estudio de calidad de energía que mide los niveles de armónicos en el punto de conexión propuesto proporciona la información necesaria para elegir entre unidades estándar y con clasificación de armónicos.

Qué implica la disposición de instalación y conexión

La forma en que el capacitor se conecta al sistema afecta el rendimiento, la confiabilidad y la seguridad. Existen varias opciones de acuerdo, cada una con sus propias ventajas y desventajas.

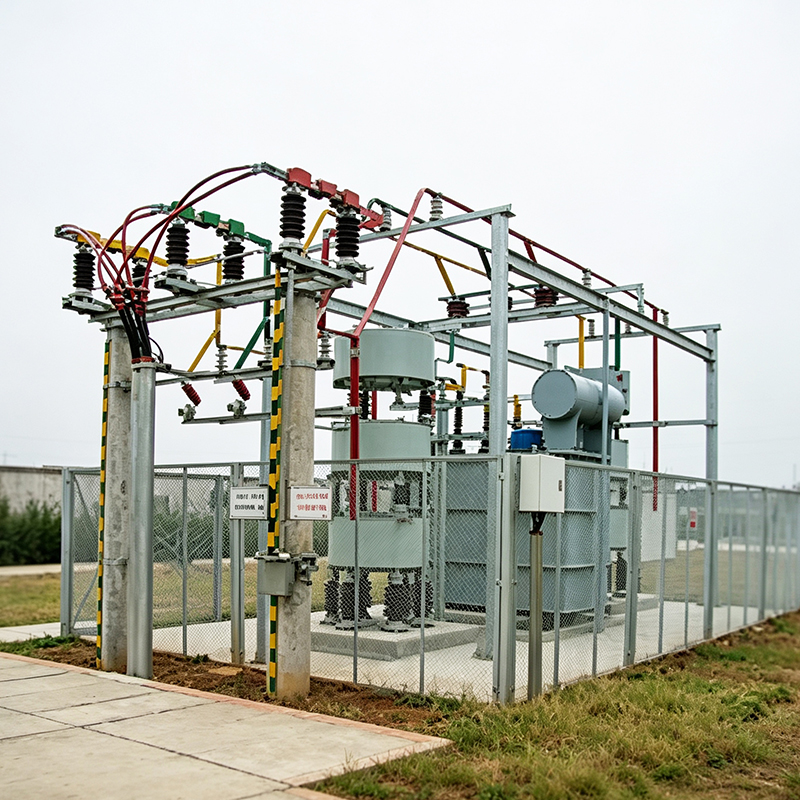

Un único condensador grande que sirve a toda la instalación ofrece la instalación más sencilla. Menos componentes significa menores costos de equipo y menos espacio requerido. El inconveniente es la salida de potencia reactiva fija independientemente de las condiciones de carga. Cuando la carga varía, una unidad grande no puede adaptarse.

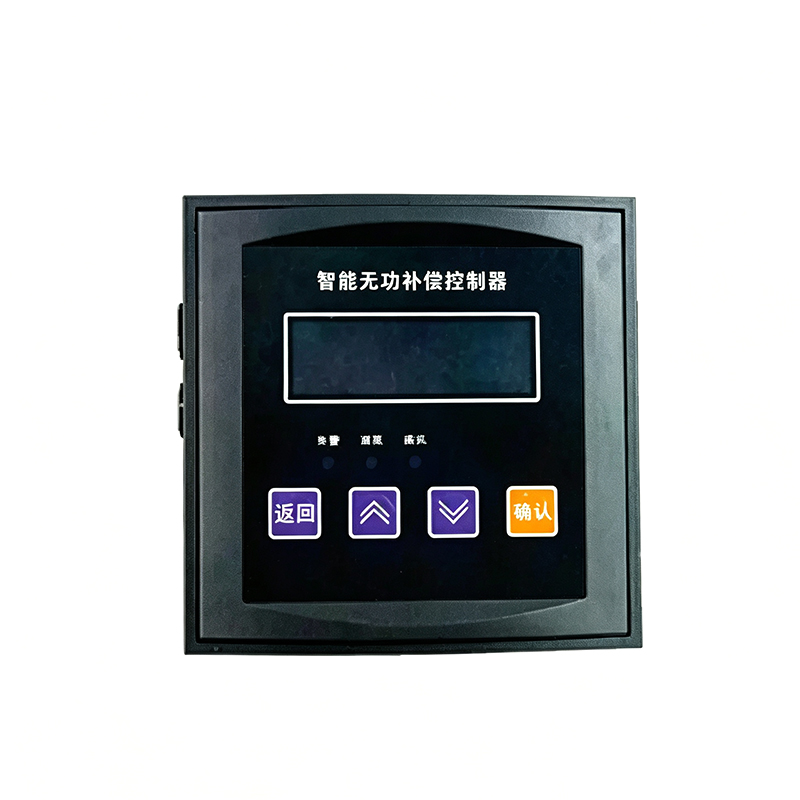

Varias unidades más pequeñas conectadas en pasos brindan flexibilidad. Cada paso se enciende o apaga a medida que cambia la demanda reactiva. Los controladores automáticos monitorean el factor de potencia y conectan solo la capacitancia necesaria en cada momento. Esta disposición maneja cargas variables mejor que una sola unidad fija.

La corrección individual coloca pequeños condensadores en cada motor o carga. La energía reactiva se suministra exactamente donde se necesita, lo que reduce la corriente en los circuitos derivados. La capacitancia total se distribuye entre muchas unidades pequeñas en lugar de concentrarse en un solo lugar.

Puntos de instalación a considerar:

• Unidad única grande para cargas simples y estables
• Bancos escalonados para condiciones de carga variables
• Corrección individual para cargas de motor distribuidas.
• Fusibles y protecciones para cada condensador.
• Resistencias de descarga para seguridad después de la desconexión.

La protección y la conmutación merecen atención. Los fusibles protegen contra cortocircuitos. Las resistencias de descarga permiten que el condensador pierda su carga de forma segura después de la desconexión. Los dispositivos de conmutación deben estar clasificados para uso con capacitores, lo que implica corrientes de irrupción más altas que las aplicaciones de conmutación típicas.

Dimensionar un condensador de corrección del factor de potencia requiere reunir información de varias fuentes y pensar más allá de la aritmética básica. El factor de potencia existente, el factor de potencia objetivo, los patrones de carga, las condiciones de voltaje y los factores ambientales dan forma a la elección final. Los armónicos añaden complejidad adicional en sistemas con cargas electrónicas.

El cálculo forma sólo una parte del trabajo. La recopilación de datos, la observación de patrones operativos y la atención a las condiciones de instalación contribuyen a un resultado exitoso. Un condensador que se adapta a las condiciones reales del sitio ofrece los beneficios esperados sin introducir nuevos problemas.

Obtener los detalles correctos resulta beneficioso para el rendimiento del sistema y la vida útil del equipo. La clasificación correcta del capacitor reduce el consumo de corriente, disminuye las pérdidas y evita penalizaciones en el servicio público mientras opera de manera confiable durante muchos años. Comprender lo que implica el proceso de selección ayuda a garantizar que el equipo instalado satisfaga las necesidades de la instalación de manera efectiva.
