Equipos de condensadores de alto voltaje

Nuestro equipo de capacitores de alto voltaje es un sistema integral compuesto por múltiples productos de unidades de capacitores, que representan una configuración estructural comúnmente adoptada en la industria. Este sistema es versátil y ofrece variaciones en el diseño, como formaciones de una sola capa, de varias capas, de una sola fila o de dos filas. La selección de una configuración específica depende de factores como la cantidad de unidades de condensadores, el espacio de instalación disponible y los requisitos de diseño del bus, sin que ningún patrón fijo dicte la elección.

Características:

Composición estructural:

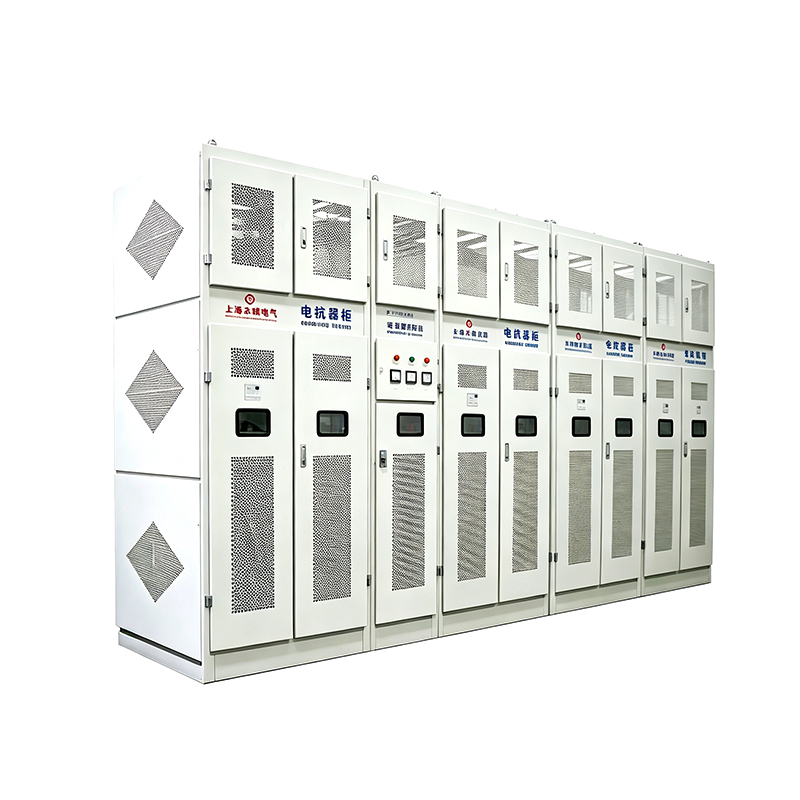

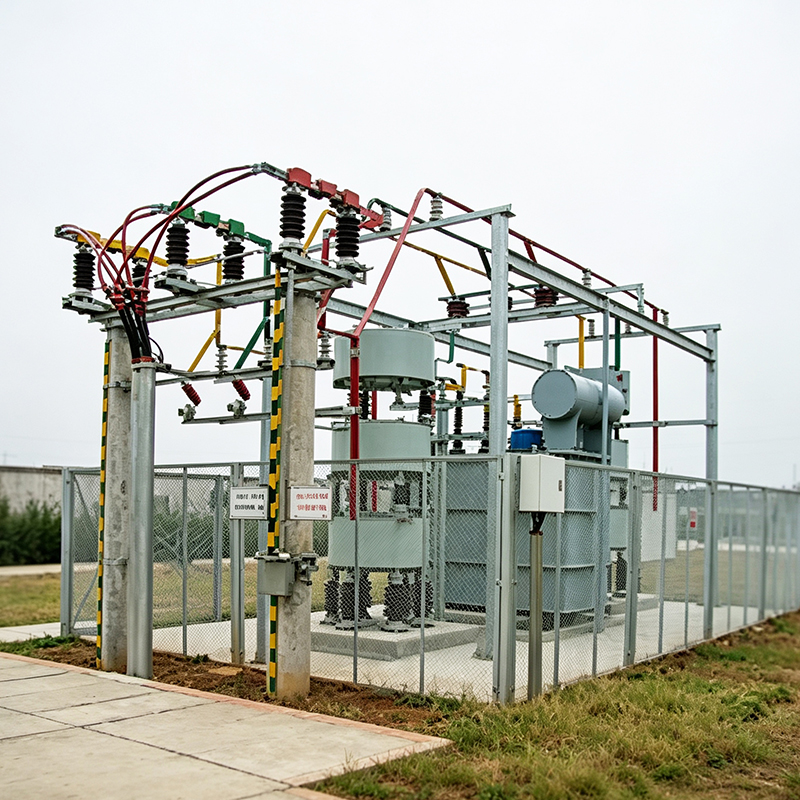

Los equipos se componen principalmente de interruptores de aislamiento (puesta a tierra), capacitores en paralelo y sus soportes, reactores en serie, descargadores de sobretensión de óxido de zinc, contadores de descarga, fusibles individuales para protección de capacitores, bobinas de descarga, barras colectoras, aisladores de soporte y líneas de conexión, entre otros. Dependiendo del entorno de instalación, el equipo se puede clasificar en configuraciones de tipo gabinete interior y tipo marco exterior. Las unidades interiores tipo gabinete están construidas con láminas de acero laminadas en frío de alta calidad, procesadas con máquinas CNC y recubiertas con pintura en aerosol. Por otro lado, las unidades exteriores tipo estructura se ensamblan mediante vigas, columnas y componentes de soporte galvanizados en caliente, conectados en sitio con sujetadores y equipados con redes de seguridad y puertas de malla recubiertas por inmersión o de acero inoxidable.

Condiciones de funcionamiento:

Altitud de instalación y funcionamiento que no exceda los 2000 m sobre el nivel del mar (la altitud superior a 2000 m debe especificarse durante el pedido).
Rango de temperatura ambiente: -40 °C a 45 °C (se deben especificar entornos operativos especiales durante el pedido).
Las áreas de instalación están libres de polvo conductor o explosivo, gases o vapores nocivos y vibraciones mecánicas severas.
Apto tanto para instalaciones exteriores como interiores.
Métodos de protección:

Protección primaria para fallas internas:
Protección de fusible interno: cada componente dentro del capacitor está conectado en serie con un fusible especial. Cuando falla un componente, el fusible correspondiente se desconecta para aislar el elemento defectuoso.
Protección de fusible externo: Utiliza fusibles especializados de tipo expulsión para protección de condensadores. Cuando la tasa de ruptura de los componentes de la unidad del capacitor alcanza el valor especificado, el fusible opera, con una clara indicación de su acción, igualando las características de arco de la carcasa del capacitor.

Protección Secundaria para Fallas Internas:
Protección de relé: Ofrece protección de respaldo contra fallas internas. Incluye varias formas de protección desequilibrada, como protección de voltaje delta abierto, protección diferencial de línea neutra, protección diferencial de voltaje longitudinal y protección diferencial de puente de corriente transversal.

Protección contra anomalías del sistema:
Protección contra sobrecorriente
Protección rápida contra sobrecorriente
Protección contra sobretensión
Protección contra subtensión
Protección contra sobrecarga
Protección de tierra monofásica

Estándares de cumplimiento:
Nuestros Equipos de Condensadores de Alta Tensión cumplen con los siguientes estándares:

GB/T11024.1: Condensadores para sistemas de alimentación de CA con voltaje nominal superior a 1 kV: especificaciones generales, rendimiento, pruebas y requisitos de seguridad de cuotas para pautas de instalación y operación.
GB/T11024.4: Condensadores para sistemas de alimentación de CA con tensión nominal superior a 1 kV - Fusibles internos.
JB7112: Condensadores de voltaje local colectivo.
GB50227: Especificaciones de diseño para unidades de condensadores.
DL/T840: Condiciones técnicas para condensadores en paralelo de alta tensión.
DL/T628: Condiciones técnicas para el pedido de condensadores colectivos en paralelo de alta tensión.
DL/T604: Condiciones técnicas para el pedido de equipos condensadores de alta tensión.

Con nuestro Equipo de Capacitores de Alto Voltaje, garantice un rendimiento confiable y una protección robusta para sus sistemas eléctricos, cumpliendo con los altos estándares de la industria y los requisitos reglamentarios.
