Accesorios para cables y conectores separables de 10-35 kV

Conectores de cable separables de estilo europeo
Cumplimiento del producto:
EN50180 "Boquillas para transformadores llenos de líquido para tensiones de 1kV a 36kV y corrientes de 250A a 1,25kA"
EN50181 "Enchufes para dispositivos distintos de transformadores llenos de líquido para tensiones de 1kV a 36kV y corrientes de 250A a 1,25kA"
IEC60502.4 "Cables de alimentación con aislamiento extruido y sus accesorios para tensiones nominales de 1kV a 30kV - Parte 4: Requisitos de prueba para accesorios para cables de alimentación con tensiones nominales de 6kV a 30kV"
GB/T12706.4 "Cables de alimentación con aislamiento extruido y sus accesorios para tensiones nominales de 1 kV a 35 kV - Parte 4: Requisitos de prueba para accesorios para cables de alimentación con tensiones nominales de 6 kV a 35 kV"
GB/T311.1 "Coordinación del aislamiento - Parte 1: Definiciones, principios y reglas"
GB/T11032 "Descargadores de sobretensiones de óxido metálico para sistemas de CA"

Descripción general del producto:
Los conectores de cable separables de estilo europeo se utilizan ampliamente en unidades principales de anillo SF6, subestaciones compactas tipo caja, cajas de derivación de cables y otros equipos eléctricos.

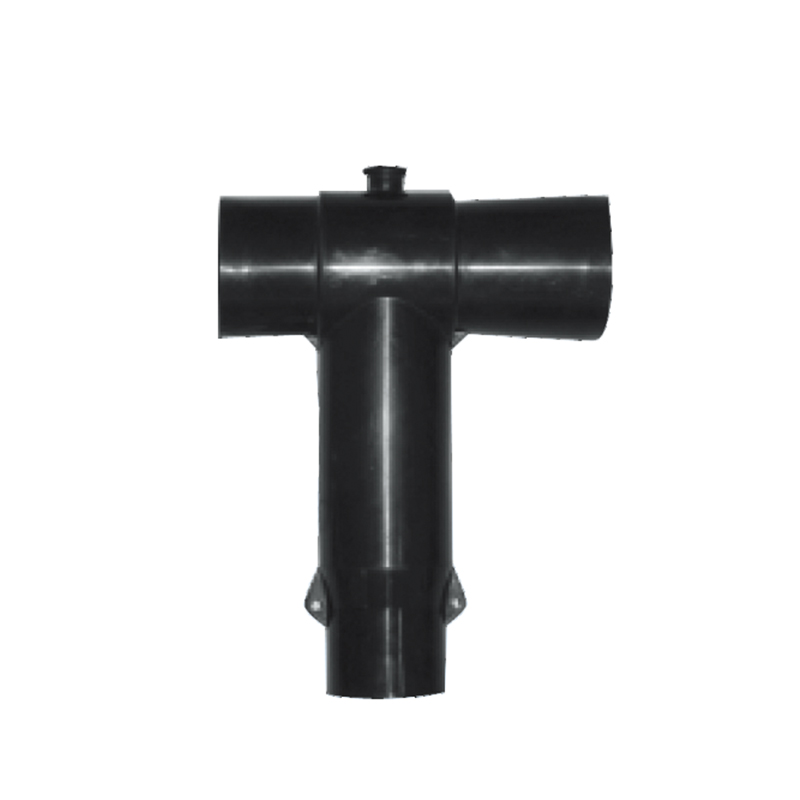

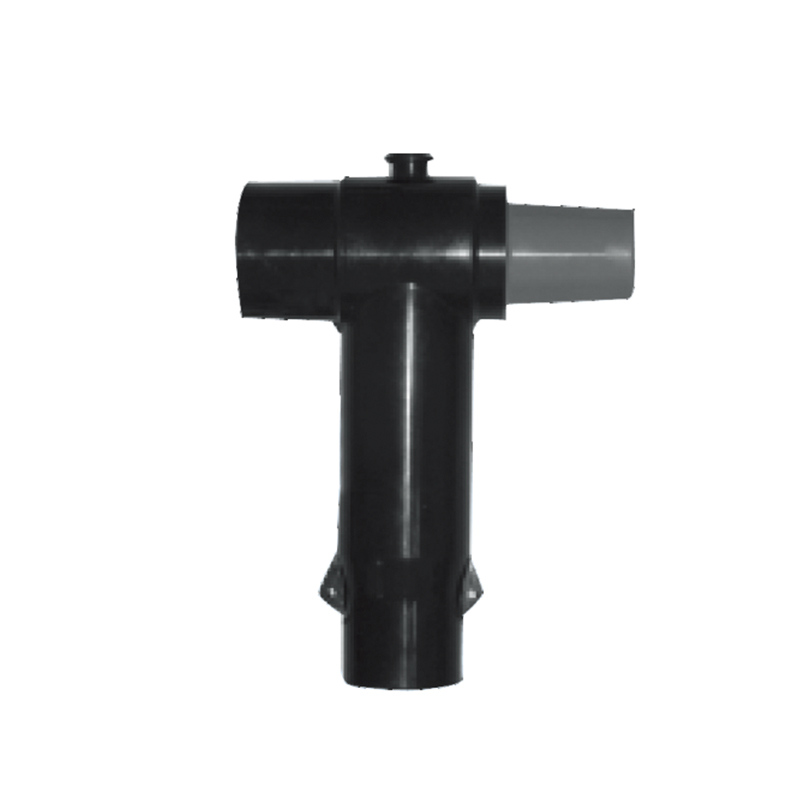

Conectores frontales blindados, conectores traseros, supresores de sobretensiones

Cumplimiento del producto:
EN50180 "Boquillas para transformadores llenos de líquido para tensiones de 1kV a 36kV y corrientes de 250A a 1,25kA"
EN 50181 "Enchufes para dispositivos distintos de transformadores llenos de líquido para tensiones de 1kV a 36kV y corrientes de 250A a 1,25kA"
IEC60502.4 "Cables de alimentación con aislamiento extruido y sus accesorios para tensiones nominales de 1kV a 30kV - Parte 4: Requisitos de prueba para accesorios para cables de alimentación con tensiones nominales de 6kV a 30kV"
GB/T12706.4 "Cables de alimentación con aislamiento extruido y sus accesorios para tensiones nominales de 1 kV a 35 kV - Parte 4: Requisitos de prueba para accesorios para cables de alimentación con tensiones nominales de 6 kV a 35 kV"

Características del producto:
Conectores de cable delantero/trasero táctiles compuestos de tres capas, capaces de formar múltiples ramas de cable en varias formas a través de conexiones delanteras y traseras;
Puede equiparse con indicadores de falla de cortocircuito o indicadores de corriente para localización de falla o indicación del estado energizado de la línea, cumpliendo también con los requisitos de comparación de fases;
Niveles de voltaje:
8,7/15 kV, 12/20 kV, 18/20 kV, 18/30 kV, 26/35 kV
Modelos de productos:
630A: SQJ-615 (conector frontal), SHJ-615 (conector trasero), HB-17/50 (protector de sobretensión)

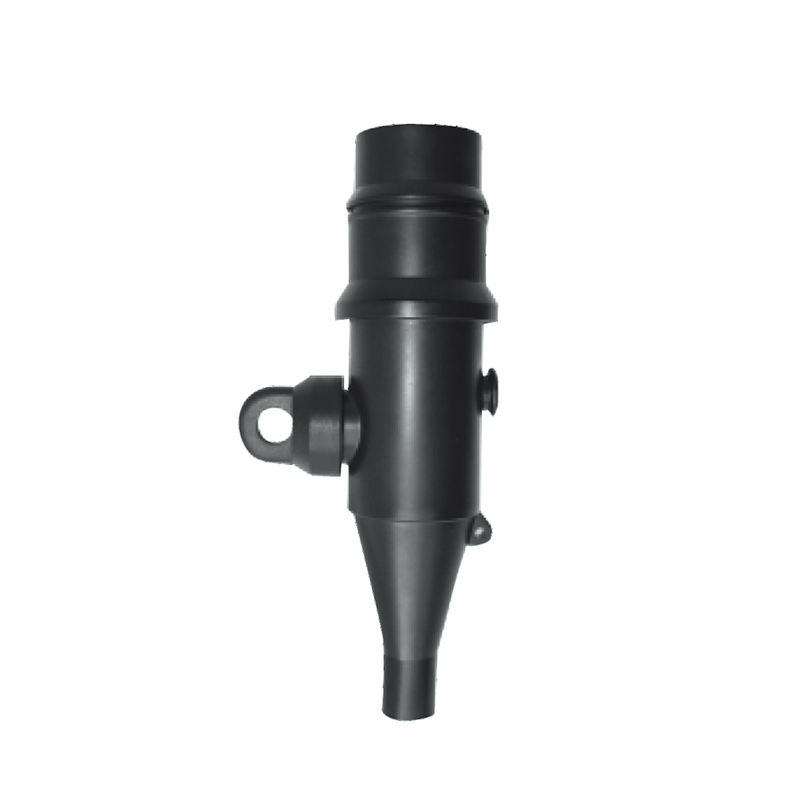

Conectores rectos de estilo europeo (tipo táctil)

Modelos de productos:
250A: RTJ-224

Niveles de voltaje:
8,7/15 kV, 12/20 kV

Características del producto:
Adecuado para instalación vertical en casquillos estándar de estilo europeo de 250 A en unidades principales de anillo, conexiones de cables de alto voltaje para transformadores de alto voltaje;
Puede equiparse con indicadores de falla de cortocircuito o indicadores de corriente para localización de falla o indicación del estado energizado de la línea, cumpliendo también con los requisitos de comparación de fases;

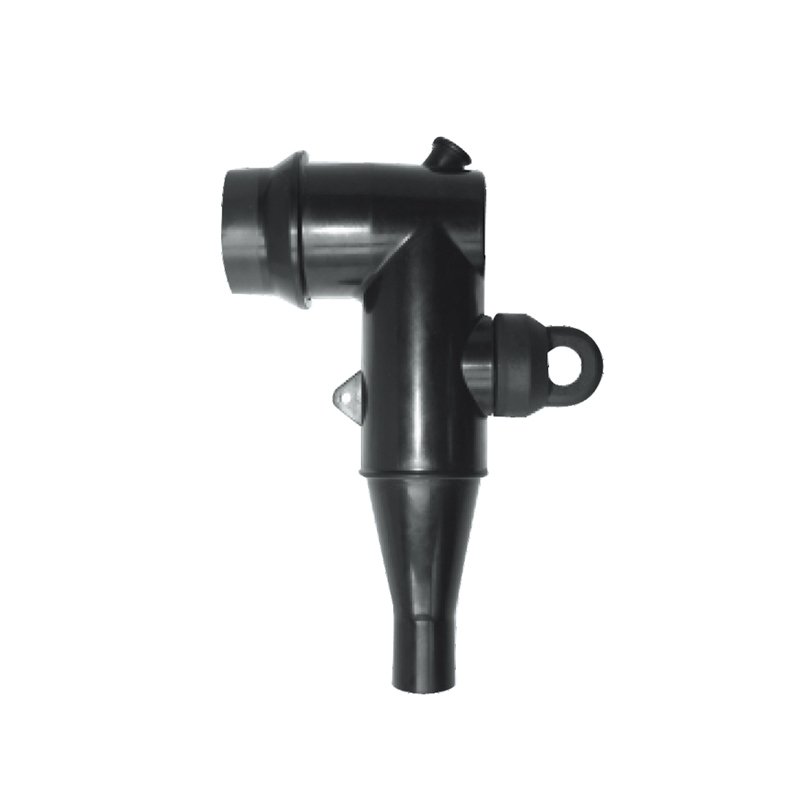

Conectores acodados de estilo europeo (tipo táctil)

Modelos de productos:
250A: RTJ-215

Niveles de voltaje:
8,7/15 kV, 12/20 kV

Características del producto:
Adecuado para instalación horizontal en casquillos estándar de estilo europeo de 250 A en unidades principales de anillo, conexiones de cables de alto voltaje para transformadores de alto voltaje;
Puede equiparse con indicadores de falla de cortocircuito o indicadores de corriente para localización de falla o indicación del estado energizado de la línea, cumpliendo también con los requisitos de comparación de fases;

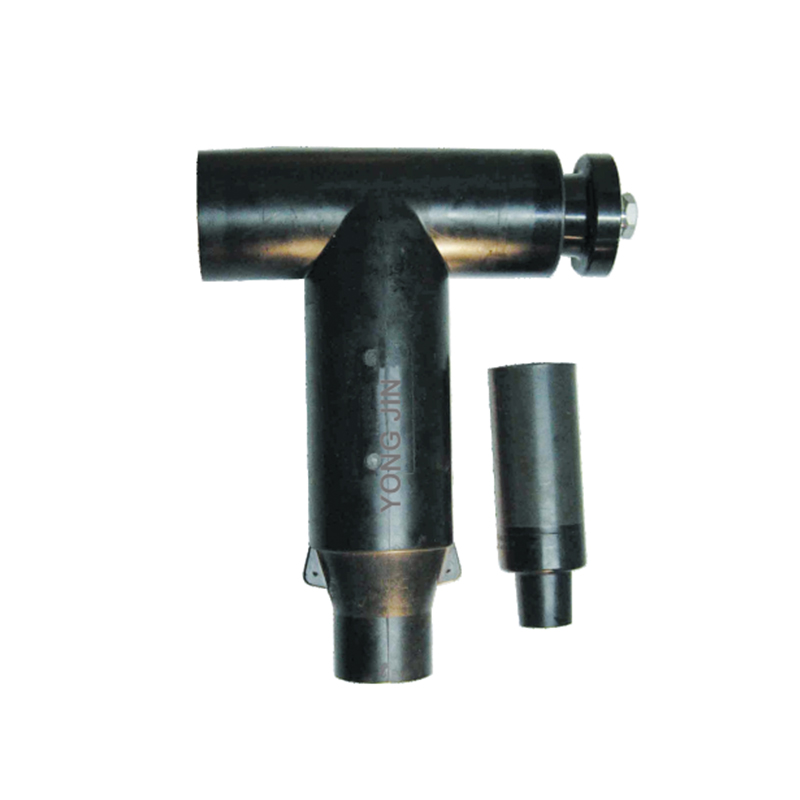

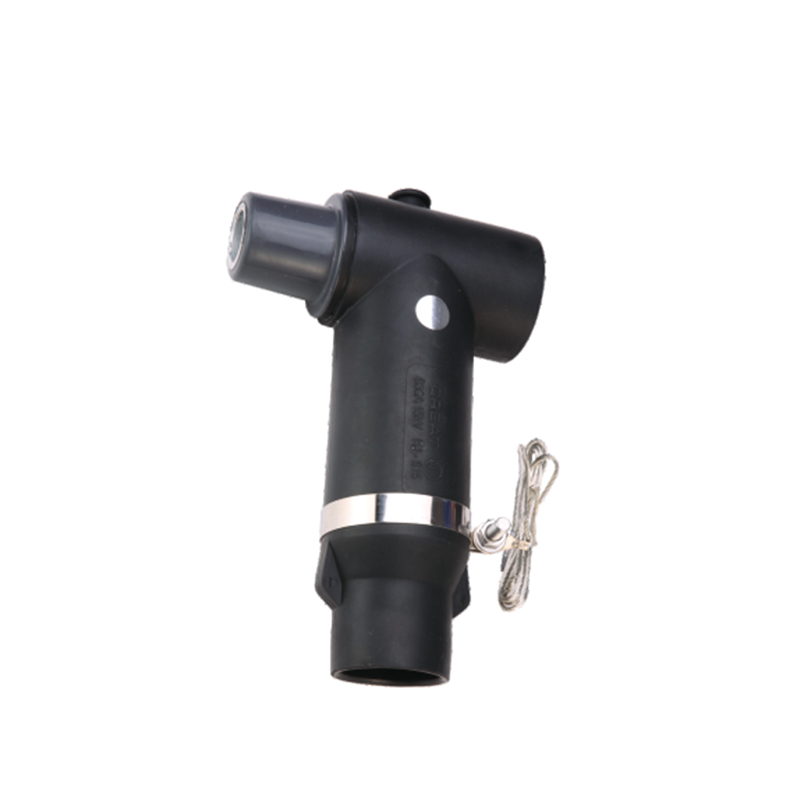

Terminaciones de cable tipo T estilo americano

Rango de aplicación:
Adecuado para conectar cables de media tensión a diversos equipos de distribución, utilizados en transformadores tipo pedestal de estilo americano y unidades principales en anillo de estilo americano.

Niveles de voltaje:
8,7/15 kV, 12/20 kV

Características del producto:
Cumple con IEEE386-2006 e IEC60502.4-2010;
Producto totalmente blindado, táctil. Material compuesto de tres capas de cono de tensión, aislamiento y semiconductor exterior;
Punto de prueba de capacitancia para confirmar el estado energizado de la línea;

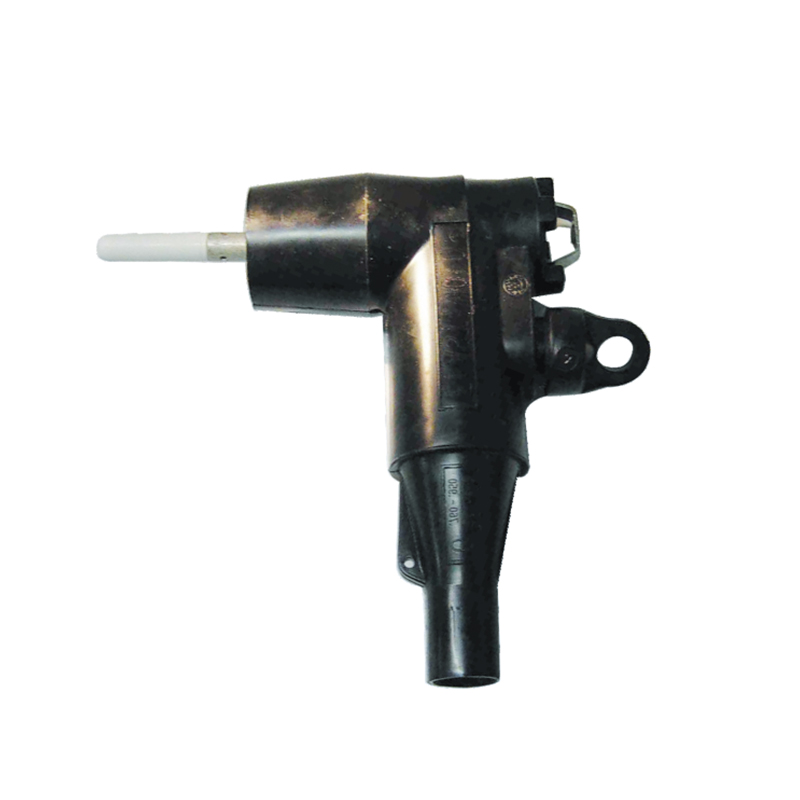

Conectores acodados estilo americano

Nivel de voltaje:
8,7/15 kV (200 A)

Características del producto:
Estrecha adhesión entre la capa semiconductora exterior y la capa aislante;
Caucho EPDM de alta calidad (o caucho de silicona);
Cono de control de estrés eléctrico;
Punto de prueba de capacitancia para detectar el estado de funcionamiento del circuito.
